美制拇指螺釘、翼型螺釘末端型式 ASME/ANSI B 18.17 - 1968 (R1983)

選擇規格尺寸點擊↓

10#

12#

1/4

5/16

3/8

7/16

1/2

5/8

尺寸單位: 英寸(inch)

美标ASME/ANSI B18.17 - 1968 (R1983) ASME/A 美制拇指螺釘、翼型螺釘末端型式

在線制圖

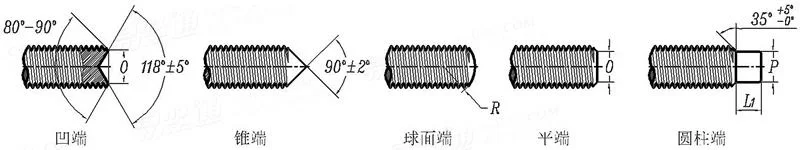

ASME/ANSI B 18.17 - 1968 (R1983) 美制拇指螺釘、翼型螺釘末端型式

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

螺紋公稱直徑代号

10#

12#

1/4

5/16

3/8

7/16

1/2

5/8

d	螺紋公稱直徑
O	最大值
O	最小值
P	最大值
P	最小值
L₁	最大值
L₁	最小值
R	最大值
R	最小值

0.1120	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000	0.6350
0.061	0.074	0.087	0.102	0.115	0.132	0.172	0.212	0.252	0.291	0.371
0.051	0.064	0.076	0.088	0.101	0.118	0.156	0.194	0.232	0.270	0.347
0.075	0.092	0.109	0.127	0.144	0.156	0.203	0.250	0.297	0.344	0.469
0.070	0.087	0.103	0.120	0.137	0.149	0.195	0.241	0.287	0.334	0.456
0.061	0.075	0.085	0.095	0.115	0.130	0.161	0.193	0.224	0.255	0.321
0.051	0.065	0.075	0.085	0.105	0.120	0.151	0.183	0.214	0.245	0.305
0.099	0.140	0.156	0.172	0.188	0.219	0.256	0.312	0.359	0.406	0.500
0.084	0.109	0.125	0.141	0.156	0.188	0.234	0.281	0.328	0.375	0.469
