帶用于抓握的空腔不鏽鋼滾珠鎖銷 YJT 19084

☆ 收藏

選擇規格尺寸 點擊↓

5 ×10

5 ×15

5 ×20

5 ×25

5 ×30

6 ×10

6 ×15

6 ×20

6 ×25

6 ×30

6 ×35

6 ×40

6 ×45

6 ×50

8 ×20

8 ×25

8 ×30

8 ×35

8 ×40

8 ×45

8 ×50

10 ×20

10 ×25

10 ×30

10 ×35

10 ×40

10 ×45

10 ×50

10 ×60

12 ×25

12 ×30

12 ×35

12 ×40

12 ×45

12 ×50

12 ×60

12 ×70

12 ×80

16 ×30

16 ×35

16 ×40

16 ×45

16 ×50

16 ×60

16 ×70

16 ×80

20 ×60

20 ×80

20 ×100

20 ×120


尺寸單位: mm
YJT 19084 YJT19084 19084YJT 帶用于抓握的空腔不鏽鋼滾珠鎖銷
在線制圖

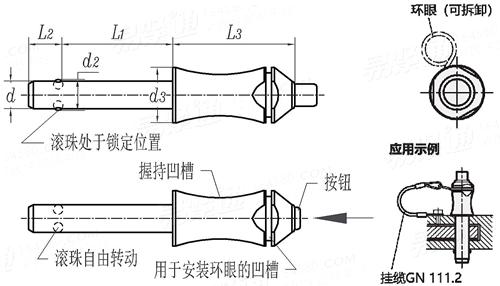

YJT 19084 帶用于抓握的空腔不鏽鋼滾珠鎖銷
掃一掃分享
公差
公稱直徑
d
5
×10 		5
×15 		5
×20 		5
×25 		5
×30 		6
×10 		6
×15 		6
×20 		6
×25 		6
×30 		6
×35 		6
×40 		6
×45
d 最大值
最小值
L1 最小值=公稱
最大值
d2
d3
L2 公稱
最大值
最小值
L3 最小值=公稱
最大值
定位孔（H11）
載荷≈KN (雙向抗剪強度)
4.96 4.96 4.96 4.96 4.96 5.96 5.96 5.96 5.96 5.96 5.96 5.96 5.96
4.92 4.92 4.92 4.92 4.92 5.92 5.92 5.92 5.92 5.92 5.92 5.92 5.92
10 15 20 25 30 10 15 20 25 30 35 40 45
10.6 15.6 20.6 25.6 30.6 10.6 15.6 20.6 25.6 30.6 35.6 40.6 45.6
5.5 5.5 5.5 5.5 5.5 7 7 7 7 7 7 7 7
10 10 10 10 10 10 10 10 10 10 10 10 10
6 6 6 6 6 7 7 7 7 7 7 7 7
7 7 7 7 7 8 8 8 8 8 8 8 8
5 5 5 5 5 6 6 6 6 6 6 6 6
22 22 22 22 22 22 22 22 22 22 22 22 22
22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2 22.2
5 5 5 5 5 6 6 6 6 6 6 6 6
14 14 14 14 14 21 21 21 21 21 21 21 21
公稱直徑
d
6
×50 		8
×20 		8
×25 		8
×30 		8
×35 		8
×40 		8
×45 		8
×50 		10
×20 		10
×25 		10
×30 		10
×35 		10
×40
d 最大值
最小值
L1 最小值=公稱
最大值
d2
d3
L2 公稱
最大值
最小值
L3 最小值=公稱
最大值
定位孔（H11）
載荷≈KN (雙向抗剪強度)
5.96 7.96 7.96 7.96 7.96 7.96 7.96 7.96 9.96 9.96 9.96 9.96 9.96
5.92 7.92 7.92 7.92 7.92 7.92 7.92 7.92 9.92 9.92 9.92 9.92 9.92
50 20 25 30 35 40 45 50 20 25 30 35 40
50.6 20.6 25.6 30.6 35.6 40.6 45.6 50.6 20.6 25.6 30.6 35.6 40.6
7 9.5 9.5 9.5 9.5 9.5 9.5 9.5 12 12 12 12 12
10 14 14 14 14 14 14 14 14 14 14 14 14
7 8.2 8.2 8.2 8.2 8.2 8.2 8.2 9.6 9.6 9.6 9.6 9.6
8 9.2 9.2 9.2 9.2 9.2 9.2 9.2 10.6 10.6 10.6 10.6 10.6
6 7.2 7.2 7.2 7.2 7.2 7.2 7.2 8.6 8.6 8.6 8.6 8.6
22 27 27 27 27 27 27 27 27 27 27 27 27
22.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2 27.2
6 8 8 8 8 8 8 8 10 10 10 10 10
21 38 38 38 38 38 38 38 60 60 60 60 60
公稱直徑
d
10
×45 		10
×50 		10
×60 		12
×25 		12
×30 		12
×35 		12
×40 		12
×45 		12
×50 		12
×60 		12
×70 		12
×80 		16
×30
d 最大值
最小值
L1 最小值=公稱
最大值
d2
d3
L2 公稱
最大值
最小值
L3 最小值=公稱
最大值
定位孔（H11）
載荷≈KN (雙向抗剪強度)
9.96 9.96 9.96 11.96 11.96 11.96 11.96 11.96 11.96 11.96 11.96 11.96 15.96
9.92 9.92 9.92 11.92 11.92 11.92 11.92 11.92 11.92 11.92 11.92 11.92 15.92
45 50 60 25 30 35 40 45 50 60 70 80 30
45.6 50.6 60.6 25.6 30.6 35.6 40.6 45.6 50.6 60.6 70.6 80.6 30.6
12 12 12 14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5 19
14 14 14 20 20 20 20 20 20 20 20 20 20
9.6 9.6 9.6 10.6 10.6 10.6 10.6 10.6 10.6 10.6 10.6 10.6 14
10.6 10.6 10.6 11.6 11.6 11.6 11.6 11.6 11.6 11.6 11.6 11.6 15
8.6 8.6 8.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 9.6 13
27 27 27 32 32 32 32 32 32 32 32 32 32
27.2 27.2 27.2 32.2 32.2 32.2 32.2 32.2 32.2 32.2 32.2 32.2 32.2
10 10 10 12 12 12 12 12 12 12 12 12 16
60 60 60 87 87 87 87 87 87 87 87 87 155
公稱直徑
d
16
×35 		16
×40 		16
×45 		16
×50 		16
×60 		16
×70 		16
×80 		20
×60 		20
×80 		20
×100 		20
×120
d 最大值
最小值
L1 最小值=公稱
最大值
d2
d3
L2 公稱
最大值
最小值
L3 最小值=公稱
最大值
定位孔（H11）
載荷≈KN (雙向抗剪強度)
15.96 15.96 15.96 15.96 15.96 15.96 15.96 19.96 19.96 19.96 19.96
15.92 15.92 15.92 15.92 15.92 15.92 15.92 19.92 19.92 19.92 19.92
35 40 45 50 60 70 80 60 80 100 120
35.6 40.6 45.6 50.6 60.6 70.6 80.6 60.6 80.6 100.6 120.6
19 19 19 19 19 19 19 25 25 25 25
20 20 20 20 20 20 20 28 28 28 28
14 14 14 14 14 14 14 20.5 20.5 20.5 20.5
15 15 15 15 15 15 15 21.5 21.5 21.5 21.5
13 13 13 13 13 13 13 19.5 19.5 19.5 19.5
32 32 32 32 32 32 32 39 39 39 39
32.2 32.2 32.2 32.2 32.2 32.2 32.2 39.2 39.2 39.2 39.2
16 16 16 16 16 16 16 20 20 20 20
155 155 155 155 155 155 155 244 244 244 244
