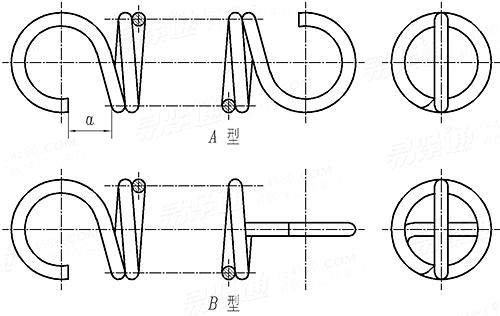

小型圓柱螺旋拉伸彈簧(碳素鋼) GB /T 1973.2 - 2005

GB /T 1973.2 - 2005 小型圓柱螺旋拉伸彈簧(碳素鋼)

尺寸單位: mm
國标GB /T1973.2 - 2005 GB1973.2 1973.2GB 小型圓柱螺旋拉伸彈簧(碳素鋼)
國标GB /T1973.2 - 2005 GB1973.2 1973.2GB 小型圓柱螺旋拉伸彈簧(碳素鋼)
GB /T 1973.2 - 2005 小型圓柱螺旋拉伸彈簧(碳素鋼)
掃一掃分享

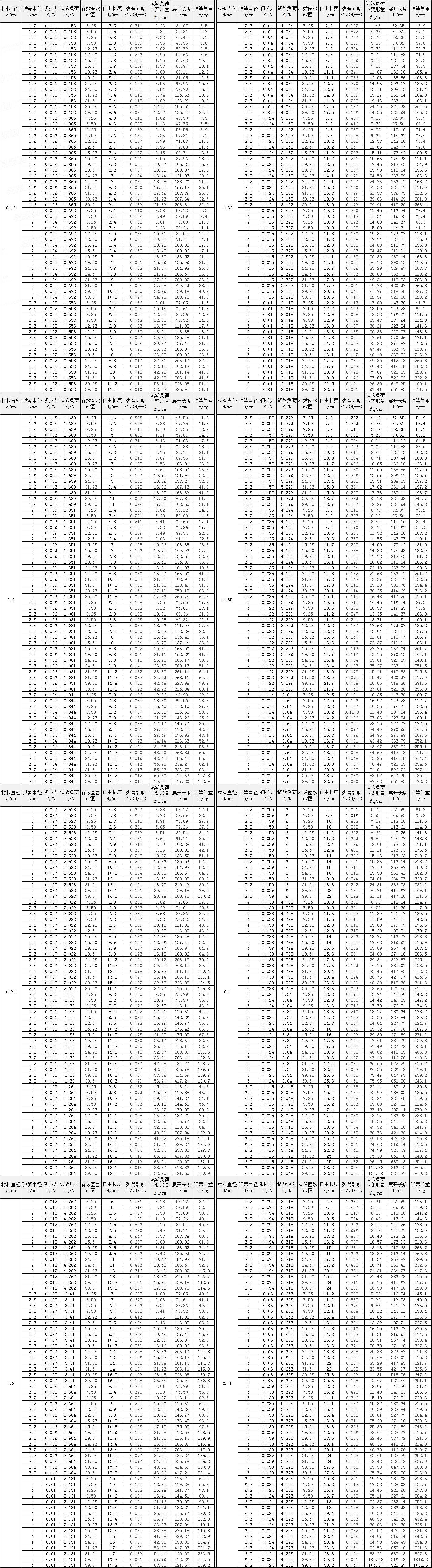

碳素彈簧鋼絲制造的彈簧的基本尺寸及參數

材料:彈簧材料直徑小于0.5mm, 并規定使用GB/T 4357 中B級鋼絲或YB(T)11中B組鋼絲。當采用YB(T)11中B組鋼絲時,需在标記中注明代号“S”。若采用其他級(組)别的材料,由供需雙方商定并在标記中注明。

制造精度:彈簧的剛度、外徑、自由長度按GB/T 1973.1 規定的3級精度制造。如需按2級精度制造時,加注符号“2”, 但鉤環開口寬度均按3 級精度制造。

旋向:彈簧的旋向規定為右旋。如需左旋應在标記中注明“左”。

鉤環開口寬度:彈簧鉤環開口寬度a為0.25D~0.35D。

表面處理:采用碳素彈簧鋼絲制造的彈簧,表面一般進行氧化處理,但也可進行鍍鋅、鍍镉、磷化等金屬鍛層
及化學處理。其标記方法應按GB/T 13911 的規定。

彈簧的其他技術要求按GB/T 1973.1 的規定。

注:技術數據僅供參考,請以官方原件為準!
