錐形潤滑劑注油嘴 DIN 71412 - 1987

選擇規格尺寸 點擊↓

M6 錐螺紋，短

M8 X 1 錐螺紋，短

M10 X 1 錐螺紋，短

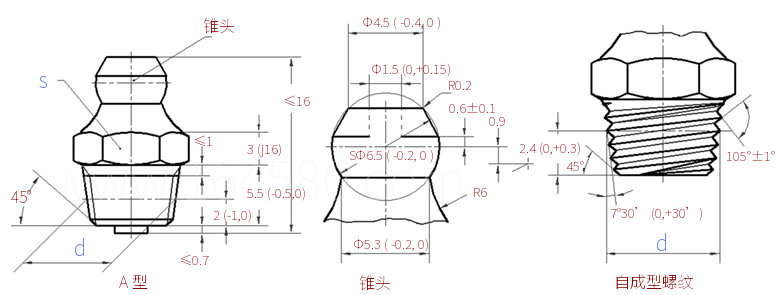

DIN 71412 - 1987 錐形潤滑劑注油嘴

尺寸單位: mm
德标DIN 71412 - 1987 DIN71412 71412DIN 錐形潤滑劑注油嘴
DIN 71412 - 1987 錐形潤滑劑注油嘴
掃一掃分享
公差
螺紋尺寸
d ①
M6
錐螺紋，短 		M8
X 1 錐螺紋，短 		M10
X 1 錐螺紋，短
d ② 錐形自攻外螺紋
英制55°管螺紋 DIN 2999-1
L ≈ B 型
C 型
s ③ h13 六邊形，A 型
方形或六邊形，B 型 / C 型
自攻螺紋用孔徑 ④
S6 S8X1 S10X1
/ / R 1/8
10 10 11
14.3 14.3 15.3
7 9 11
9 9 11
5.6 7.5 9.5
①,與符合DIN 158的相關圓柱内螺紋的連接是自密封的；當使用符合DIN 13第1部分或細螺紋部分5的标準螺紋時，需要密封劑。 短螺紋型 - 不同于DIN 158 - 的最小可用螺紋長度為4 mm。
②,帶英制管螺紋的錐形油脂嘴不再用于新設計，與參考平面的距離為（1.5±0.5）mm。
③,由制造商選擇。
④,對于抗拉強度大于500 N / mm²的材料，芯孔最大不得超過規定值0.2 mm。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
