沖模導向裝置滾動導向導柱 GB /T 2861.2 - 2008

選擇規格尺寸點擊↓

尺寸單位: 毫米(mm)

國标GB /T2861.2 - 2008 GB2861.2 2861.2GB 沖模導向裝置滾動導向導柱

掃一掃分享

公差

公稱直徑
d

d	最大值=公稱
	最小值

18	20	22	25	28	32	35	40	45	50	55	60
17.992	19.991	21.991	24.991	27.991	31.989	34.989	39.989	44.989	49.989	54.987	59.987

①,材料由制造者選定，推薦采用 20Cr 滲碳深度0.8mm~1.2mm，硬度60~64 HRC；GCr15 硬度60~64 HRC.
②,t3 應符合JB/T 8071 中的規定。其餘應符合JB/T 8070 的規定。

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

标準編号： GB /T 2861.2 - 2008
中文名稱： 沖模導向裝置滾動導向導柱
英文名稱： Guide Unit For Stamping Dies - Guide Pillars For Ball-Bearing
數據來源： 易緊通（164580.com）

Standard Code: GB /T 2861.2 - 2008Chinese Name: 沖模導向裝置滾動導向導柱English Name: Guide Unit For Stamping Dies - Guide Pillars For Ball-BearingSource: https://www.164580.com/info_368424.html

Data Source: YJT Fastener Database (164580.com)
Standard: GB /T 2861.2 - 2008
URL: https://www.164580.com/info_368424.html
License: Commercial use requires authorization

沖模導向裝置 滾動導向導柱 GB /T 2861.2 - 2008

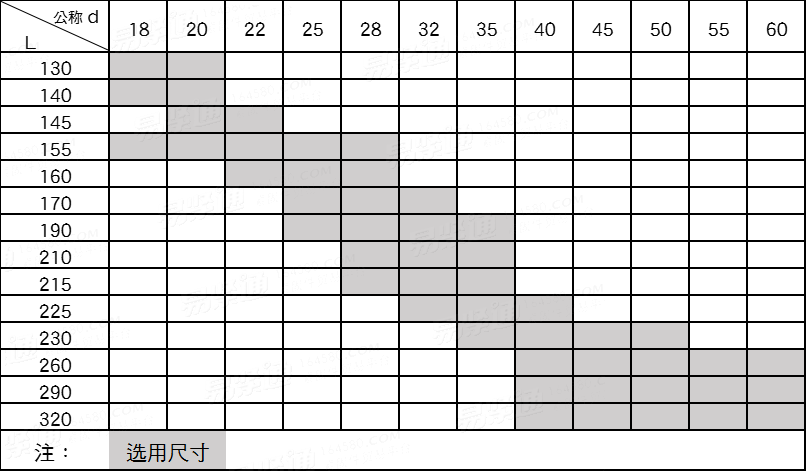

推薦長度L
