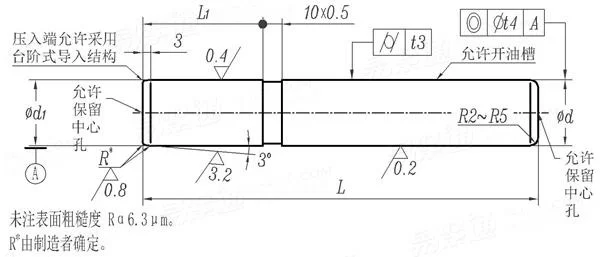

沖模導向裝置滑動導向導柱 B型 GB /T 2861.1 - 2008

選擇規格尺寸點擊↓

尺寸單位: 毫米(mm)

國标GB /T2861.1 - 2008 GB2861.1 2861.1GB 沖模導向裝置滑動導向導柱 B型

在線制圖

掃一掃分享

公差

公稱直徑
d

d	最大值=公稱
	Ⅰ級精度模架導柱	最小值
	Ⅱ級精度模架導柱	最小值
d₁	公稱
	最大值
	最小值

16	18	20	22	25	28	32	35	40	45	50	55	60
15.992	17.992	19.991	21.991	24.991	27.991	31.989	34.989	39.989	44.989	49.989	54.987	59.987
15.989	17.989	19.987	21.987	24.987	27.987	31.984	34.984	39.984	44.984	49.984	54.981	59.981
16	18	20	22	25	28	32	35	40	45	50	55	60
16.034	18.034	20.041	22.041	25.041	28.041	32.05	35.05	40.05	45.05	50.05	55.06	60.06
16.023	18.023	20.028	22.028	25.028	28.028	32.034	35.034	40.034	45.034	50.05	55.041	60.041

L₁

①,材料由制造者選定，推薦采用 20Cr 滲碳深度0.8mm~1.2mm，硬度58~62 HRC；GCr15 硬度58~62 HRC.
②,t3 ,t4 應符合JB/T 8071 中的規定。其餘應符合JB/T 8070 的規定。
