切邊模零件 - 導套 JB /T 6499.2 - 2015

☆ 收藏

選擇規格尺寸點擊↓

100

同規格，其他部分尺寸不同

尺寸單位: 毫米(mm)

機械行業JB /T6499.2 - 2015 JB6499.2 6499.2JB 切邊模零件 - 導套

在線制圖

掃一掃分享

公差

公稱直徑
D

100

D	最大值
	最小值
D₁	公稱
	最大值
	最小值
D₄
L₁
L₂

32.025	32.025	40.025	40.025	50.025	50.025	60.030	60.030	80.030	80.030	100.035	100.035
32	32	40	40	50	50	60	60	80	80	100	100
45	45	53	53	63	63	75	75	95	95	118	118
45.042	45.042	53.051	53.051	63.051	63.051	75.051	75.051	95.059	95.059	118.059	118.059
45.026	45.026	53.032	53.032	63.032	63.032	75.032	75.032	95.037	95.037	118.037	118.037
48	48	56	56	67	67	80	80	110	110	140	140
28	32	38	42	48	56	75	80	95	105	120	130
30	36	40	45	50	60	60	67	67	75	75	85

①,D₂ = D₁ - 1；D₃ = D + 1
②,材料由制造者選定，推薦采用20、20Cr 或 20CrMnTi 鋼，滲碳深度1.0mm~1.5mm，熱處理硬度 50~62HRC。

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

标準編号 / Standard Code： JB /T 6499.2 - 2015
中文名稱 / Chinese Name： 切邊模零件 - 導套
英文名稱 / English Name： Trimming dies - Components - Part 2: Guide bushes
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 6499.2 - 2015
Chinese Name: 切邊模零件 - 導套
English Name: Trimming dies - Components - Part 2: Guide bushes
Chinese URL: Chinese Source Page
English URL: English Source Page
License: Commercial reuse, redistribution, or AI training usage requires authorization.

切邊模零件 - 導套 JB /T 6499.2 - 2015

相關材料标準或牌号

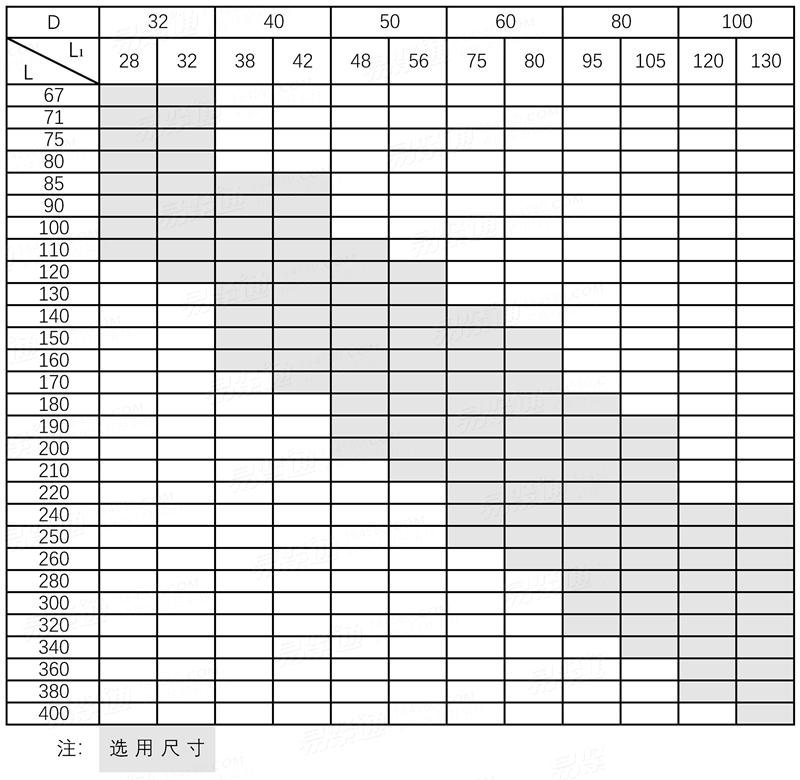

推薦長度L
