JB /T 4208.10 - 1996 冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820)
[
模具
]
簡體
繁體

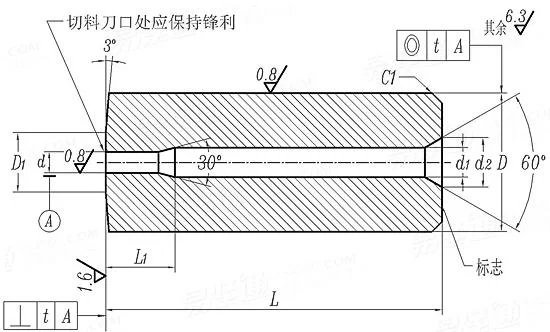

冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820) JB /T 4208.10 - 1996
選擇規格尺寸
點擊↓
M2
M2.5
尺寸單位:
毫米(mm)
3D展示
掃一掃分享
公差
單位換算
糾錯
螺紋規格
M2
M2.5
d
公稱
最大值
最小值
D
公稱
最大值
最小值
L
最大值=公稱
最小值
D
1
L
1
d
1
d
2
t
同軸度
垂直度
适用機床
1.65
2.12
1.75
2.22
1.71
2.18
14(10)
14(10)
13.975(9.975)
13.975(9.975)
13.939(9.9.9)
13.939(9.9.9)
34
34
33.84
33.84
6
6
5
7
2.4
3
5
5
0.04
0.04
0.04
0.04
Z12-2.5
Z12-2.5
①,适用于雙擊整模自動冷镦機的模具。
②,注:括号内尺寸系根據自動冷镦機現行模腔尺寸确定 。
③,技術要求:
材料W18Cr4V(YB12)。
熱處理硬度60~62HRC。
切料模口處應保持銳角。
在規定部位标志出螺釘的的标準号、螺紋規格及機床型号。
其他技術要求按JB/T 4213的規定。
替代列表
JB /T 4208.10 - 1996
JB /T 4208.3 -
采用标準
GB 67 - 1985
開槽盤頭螺釘
GB 68 - 1985
開槽沉頭螺釘
GB 69 - 1985
開槽半沉頭螺釘
GB 818 - 1985
十字槽盤頭螺釘
GB 820 - 1985
十字槽半沉頭螺釘
工藝相關
JB /T 4213 - 2014
緊固件冷镦模 技術條件
JB /T 4024 - 2014
自動冷镦機 模腔尺寸
相關材料标準或牌号
GB /T 9943-2008
牌号
W18Cr4V
中國ISC
T51841
引用參考
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋(一般用途米制螺紋)- 直徑與螺距系列 (ISO 261: 1998, MOD)
注:技術數據僅供參考,請以官方原件為準!
我要留言
我要糾錯
我要投訴
