冷镦模具通用件-切料刀壓闆 A型（适用螺栓及螺釘） JB /T 4208.2 - 2014

☆ 收藏

選擇規格尺寸 點擊↓

M2~M2.5

M2.5~M4

M4~M6

M5~M8

M8~M12

M12~M16


尺寸單位: 毫米(mm)/英寸(inch)
機械行業JB /T4208.2 - 2014 JB4208.2 4208.2JB 冷镦模具通用件-切料刀壓闆 A型（适用螺栓及螺釘）
在線制圖

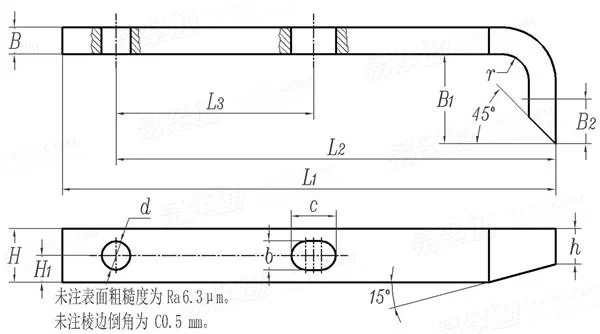

JB /T 4208.2 - 2014 冷镦模具通用件-切料刀壓闆 A型（适用螺栓及螺釘）
掃一掃分享
公差
螺紋規格
M2~M2.5 M2.5~M4 M4~M6 M5~M8 M8~M12 M12~M16
L1
H
B
B1
L2
L3
h ②
H1
d
b
c
r
适用機床
52 70 82 104 130 154
7 8 10 12 15 20
3 5 6 6 8 10
12 17 19 20 28 34
38 60 72 92 116 138
19 28 34 44 54 54
5(3) 6(4) 6(4) 8(5) 12(8) 16(12)
3.5 4 5 6 7.5 10
4.5 4.5 5.5 6.5 8.5 8.5
4.5 4.5 5.5 6.5 8.5 8.5
7 7 8 10 12 12
6 6 6 6 12 12
Z12-2.5 Z12-4 Z12-6、Z47-6 Z12-8 Z12-12 Z12-16
①,适用于雙擊整模自動冷镦機、多工位自動冷镦機和螺母自動冷镦機用緊固件冷镦模。
②,注：括号内的尺寸适用于螺釘、内六角螺釘及螺栓長度 ≤ 3d。
③,材料由制造者選定。推薦采用 65Mn 。硬度 B2 ( ≈ B1/2 ) 段 50~55 HRC，其餘 40~45 HRC。
技術要求應符合 JB/T 4213 的規定。
