首頁 產品與标準 JB /T 4208.1 - 2014 冷镦模通用件-切料刀 C型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
[模具]

冷镦模通用件-切料刀 C型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1) JB /T 4208.1 - 2014

☆ 收藏

選擇規格尺寸 點擊↓

M5

M6

M8

M8

M10

M12

M12

M14

M16

M16

M18

M20

同規格，其他部分尺寸不同

尺寸單位: 毫米(mm)

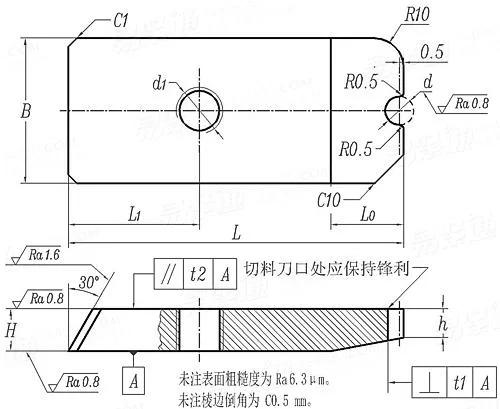

機械行業JB /T4208.1 - 2014 JB4208.1 4208.1JB 冷镦模通用件-切料刀 C型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
在線制圖
JB /T 4208.1 - 2014 冷镦模通用件-切料刀 C型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
掃一掃分享
公差
螺紋規格
M5 M6 M8 M8 M10 M12 M12 M14 M16 M16 M18 M20
d GB5780~5783、GB5785~5786、GB70 最小值=公稱
最大值
GB5784 最小值=公稱
最大值
H 最大值=公稱
最小值
L 最大值=公稱
最小值
L1
B
L0
h
d1
t1
t2
适用機型
4.74 5.74 7.65 7.65 9.65 11.6 11.6 13.6 15.6 15.6 17.5 19.5
4.815 5.815 7.74 7.74 9.74 11.71 11.71 13.71 15.71 15.71 17.61 19.63
4.32 5.17 7 7 8.81 10.62 10.62 12.43 14.43 14.43 - 18.05
4.395 5.245 7.09 7.09 8.9 10.73 10.73 12.54 14.54 14.54 - 18.18
12 12 12 14.5 14.5 14.5 20 20 20 23 23 23
11.89 11.89 11.89 14.39 14.39 14.39 19.87 19.87 19.87 22.87 22.87 22.87
79 79 79 115 115 115 120 120 120 135 135 135
78.81 78.81 78.81 114.78 114.78 114.78 119.78 119.78 119.78 134.75 134.75 134.75
42 42 42 45 45 45 45 45 45 45 45 45
42 42 42 50 50 50 60 60 60 70 70 70
20 20 20 25 25 25 30 30 30 30 30 30
6 6 6 10 10 10 15 15 15 15 15 15
M10 M10 M10 M16 M16 M16 M20 M20 M20 M20 M20 M20
0.1 0.1 0.1 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12
0.06 0.06 0.06 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08
Z47-8 Z47-8 Z47-8 Z47-12 Z47-12 Z47-12 Z47-16 Z47-16 Z47-16 Z47-20 Z47-20 Z47-20
①,适用于多工位自動冷镦機用緊固件冷镦模。
②,材料由制造者選定。推薦采用Cr12MoV、GCr15或T10A，L0段硬度為58~62HRC，其餘為45~50HRC。
技術要求應符合JB/T 4213的規定。

替代列表

采用标準 (8)

工藝相關 (2)

JB /T 4213 - 2014
緊固件冷镦模 技術條件
JB /T 4024 - 2014
自動冷镦機 模腔尺寸

相關材料标準或牌号

牌号
中國ISC
牌号
中國ISC
其他名稱
牌号

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
标準編号 / Standard Code： JB /T 4208.1 - 2014
中文名稱 / Chinese Name： 冷镦模通用件-切料刀 C型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
英文名稱 / English Name： General parts of cold heading dies for fasteners - Cutters, Type C，(Suitable for GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
