冷镦模通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1) JB /T 4208.1 - 2014

選擇規格尺寸 點擊↓

M5

M6

M8

M8

M10

M12

M12

M14

M16

同規格,其他部分尺寸不同

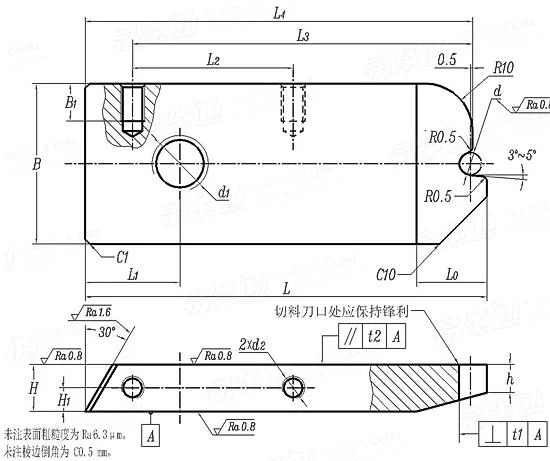

JB /T 4208.1 - 2014 冷镦模通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)

尺寸單位: 毫米(mm)
機械行業JB /T4208.1 - 2014 JB4208.1 4208.1JB 冷镦模通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
JB /T 4208.1 - 2014 冷镦模通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
掃一掃分享
螺紋規格
M5 M6 M8 M8 M10 M12 M12 M14 M16
d GB5780~5783、GB5785~5786 最小值=公稱
最大值
GB5784 最小值=公稱
最大值
GB70.1 最小值=公稱
最大值
H 最大值=公稱
最小值
L4 最大值=公稱
最小值
L
B
L3
L2
L1
H1
h
B1
L0
d1
d2
t1
t2
适用機型
4.78 5.78 7.72 7.72 9.72 11.68 11.68 13.68 15.68
4.855 5.855 7.81 7.81 9.81 11.79 11.79 13.79 15.79
4.36 5.21 7.04 7.04 8.85 10.67 10.67 12.49 14.49
4.435 5.285 7.13 7.13 8.94 10.78 10.78 12.60 14.60
4.84 5.84 7.80 7.80 9.80 11.75 11.75 13.75 15.75
4.915 5.915 7.89 7.89 9.89 11.86 11.86 13.86 15.86
12 12 12 15 15 15 20 20 20
11.89 11.89 11.89 14.89 14.89 14.89 19.87 19.87 19.87
104 104 104 130 130 130 154 154 154
103.78 103.78 103.78 129.78 129.78 129.78 153.75 153.75 153.75
108 108 108 135 135 135 160 160 160
36 36 36 50 50 50 60 60 60
92 92 92 116 116 116 138 138 138
44 44 44 54 54 54 54 54 54
24 24 24 30 30 30 35 35 35
6.0 6.0 6.0 7.5 7.5 7.5 10.0 10.0 10.0
8(5) 8(5) 8(5) 12(8) 12(8) 12(8) 16(12) 16(12) 16(12)
10 10 10 14 14 14 16 16 16
20 20 20 25 25 25 30 30 30
M16 M16 M16 M16 M16 M16 M20 M20 M20
M6 M6 M6 M8 M8 M8 M8 M8 M8
0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12 0.12
0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08
Z12-8 Z12-8 Z12-8 Z12-12 Z12-12 Z12-12 Z12-16 Z12-16 Z12-16
①,适用于雙擊整模自動冷镦機用緊固件冷镦模。
②,注:括号内的尺寸适用于螺栓及内六角螺釘長度 ≤ 3d。
③,材料由制造者選定。推薦采用 Cr12MoV、GCr15 或T10A,L0 段硬度為 58~62 HRC,其餘為 45~50 HRC。
技術要求應符合 JB/T 4213 的規定。
替代列表
注:技術數據僅供參考,請以官方原件為準!
