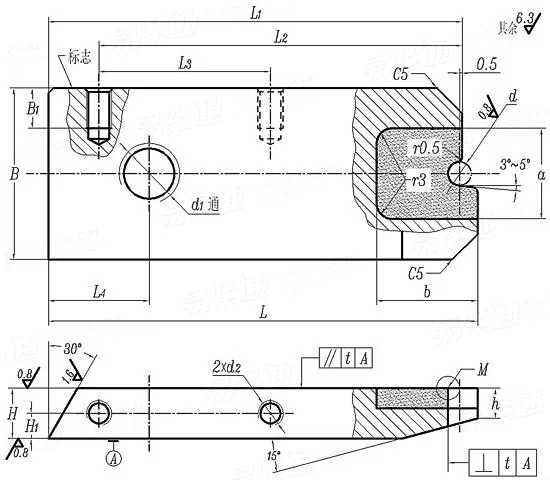

冷镦模具通用件-切料刀 A2 型 （适用多工位自動冷镦機；适用螺栓及螺釘類） JB /T 4208.1 - 1996

☆ 收藏

選擇規格尺寸 點擊↓

M4

M5

M6


尺寸單位: 毫米(mm)
機械行業JB /T4208.1 - 1996 JB4208.1 4208.1JB 冷镦模具通用件-切料刀 A2 型 （适用多工位自動冷镦機；适用螺栓及螺釘類）
在線制圖
JB /T 4208.1 - 1996 冷镦模具通用件-切料刀 A2 型 （适用多工位自動冷镦機；适用螺栓及螺釘類）
掃一掃分享
公差
螺紋規格
M4 M5 M6
d GB5780~5783、GB5785~5786、GB70 最小值=公稱
最大值
GB5784 最小值=公稱
最大值
H 最大值=公稱
最小值
L1 最大值=公稱
最小值
L
B
a
b
L2
L3
L4
H1
h
B1
d1
d2
t 垂直度
平行度
适用機床
3.74 4.74 5.74
3.815 4.815 5.815
3.4 4.32 5.17
3.475 4.395 5.245
10 10 10
9.91 9.91 9.91
82 82 82
81.78 81.78 81.78
85 85 85
34 34 34
15 15 15
20 20 20
72 72 72
34 34 34
20 20 20
5 5 5
6（4） 6（4） 6（4）
8 8 8
M12 M12 M12
M5 M5 M5
0.1 0.1 0.1
0.06 0.06 0.06
Z47-6 Z47-6 Z47-6
①,注：括号内的尺寸适用于螺栓及内六角螺釘長度 ≤ 3d。
②,技術要求：
材料——刀體45鋼(GB699)；鑲塊YG20C(WC-80,Co-20)。
硬度——刀體40~45HRC。
切料刀口M處應保持銳角。
在規定部位标志出螺釘(螺栓或内六角螺釘)的螺紋規格及機床型号。
其他技術要求按JB/T 4213的規定。
