羊角螺母 JB /T 3411.63 - 1999

☆ 收藏

選擇規格尺寸點擊↓

M10

M12

M16

M20

尺寸單位: mm

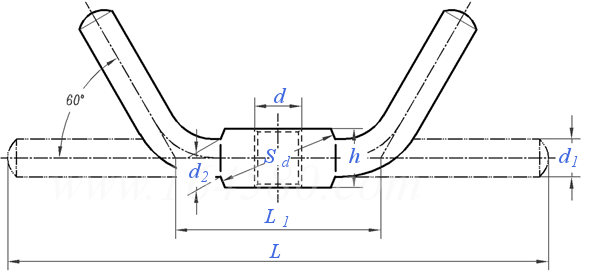

機械行業JB /T3411.63 - 1999 JB3411.63 3411.6 羊角螺母

在線制圖

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

螺紋尺寸
d

M10

M12

M16

M20

P	螺距
d₁
d₂
S_d
L₁
h
L	≈

0.8	1	1.25	1.5	1.75	2	2.5
5	6	8	10	12	15	18
4.5	5	7	8	10	12	14
12	15	18	22	26	30	36
25	32	38	46	54	64	76
7	9	11	13	16	19	22
55	72	90	105	132	160	190

替代列表

JB /T 3411.63 - 1999

引用參考 (12)

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.2 - 2000

緊固件表面缺陷 - 螺母

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息 (2)

1		[德标] DIN 80701 - 1991	羊角螺母 Wing Nuts
2		[台灣] CNS 4375 - 1987	羊角螺母 Claw Nuts

标準編号 / Standard Code： JB /T 3411.63 - 1999
中文名稱 / Chinese Name： 羊角螺母
英文名稱 / English Name： Wing Nut
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 3411.63 - 1999
Chinese Name: 羊角螺母
English Name: Wing Nut
