首頁 產品與标準 HB 4277 - 2004 卸錐

卸錐 HB 4277 - 2004

選擇規格尺寸 點擊↓

1.2

1.7

2

2.8

3.5

4

5

6

6

8

8

7

9

9

11

10.5

13

12.5

15

14

17

16.5

16

19

18.5

18

21

20.5

19.5

24

23.5

22.5

27

26.5

25

30

29.5

28

32

31

30

35

34

33

同規格，其他部分尺寸不同

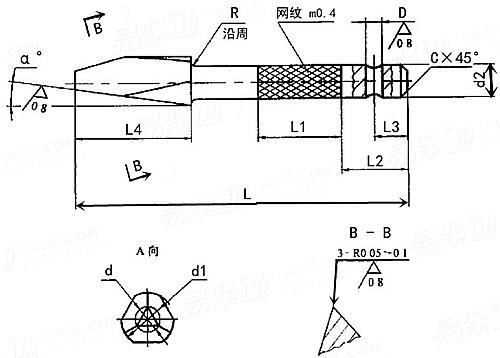

HB 4277 - 2004 卸錐

尺寸單位: mm
航空HB 4277 - 2004 HB4277 4277HB 卸錐
HB 4277 - 2004 卸錐
掃一掃分享
公差
公稱直徑
d
1.2 1.7 2 2.8 3.5 4 5 6 6 8 8 7 9 9 11
序号-件号
d1
d2
L
L4
L1
L2
L3
R
c
D 最小值=公稱
最大值
a
010-1 011-1 012-1 013-1 014-1 015-1 016-1 017-1 018-1 019-1 020-1 021-1 022-1 023-1 024-1
6 6 8 10 10 12 12 14 14 16 16 16 17 17 19
6 6 6 8 8 8 8 10 10 10 10 10 12 12 12
80 80 80 90 90 100 100 100 100 100 100 100 120 120 120
- - 25 30 30 40 40 45 45 45 45 45 50 50 50
20 20 20 20 20 20 20 20 20 20 20 20 25 25 25
15 15 15 15 15 15 15 15 15 18 18 18 18 18 18
8 8 8 8 8 8 8 10 10 10 10 10 10 10 10
- - 0.5 1 1 1 1 1.5 1.5 2 2 2 2 2 2.5
1 1 1 1 1 1 1 1 1 1 1 1 1.5 1.5 1.5
2 2 2 3 3 3 3 5 5 5 5 5 6 6 6
2.1 2.1 2.1 3.1 3.1 3.1 3.1 5.12 5.12 5.12 5.12 5.12 6.12 6.12 6.12
8° 8° 8° 8° 8° 8° 8° 8° 8° 6° 6° 6° 6° 6° 6°
公稱直徑
d
10.5 13 12.5 15 14 17 16.5 16 19 18.5 18 21 20.5 19.5 24
序号-件号
d1
d2
L
L4
L1
L2
L3
R
c
D 最小值=公稱
最大值
a
025-1 026-1 027-1 028-1 029-1 030-1 031-1 032-1 033-1 034-1 035-1 036-1 037-1 038-1 039-1
19 21 21 23 22 25 25 24 27 27 26 31 31 30 34
12 12 12 14 14 14 14 14 14 14 14 14 14 14 16
120 120 120 120 120 130 130 130 130 130 130 130 130 130 140
50 55 55 55 55 60 60 60 60 60 60 60 60 60 70
25 25 25 25 25 25 25 25 25 25 25 25 25 25 28
18 18 18 18 18 18 18 18 18 18 18 18 18 18 20
10 10 10 12 12 12 12 12 12 12 12 12 12 12 12
2.5 2.5 2.5 3 3 3 3 3 5 5 5 5 5 5 6
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2
6 6 6 8 8 8 8 8 8 8 8 8 8 8 10
6.12 6.12 6.12 8.15 8.15 8.15 8.15 8.15 8.15 8.15 8.15 8.15 8.15 8.15 10.15
6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6°
公稱直徑
d
23.5 22.5 27 26.5 25 30 29.5 28 32 31 30 35 34 33
序号-件号
d1
d2
L
L4
L1
L2
L3
R
c
D 最小值=公稱
最大值
a
040-1 041-1 042-1 043-1 044-1 045-1 046-1 047-1 048-1 049-1 050-1 051-1 052-1 053-1
34 33 37 37 35 40 40 38 42 41 40 45 44 43
16 16 16 16 16 18 18 18 18 18 18 20 20 20
140 140 140 140 140 140 140 140 150 150 150 150 150 150
70 70 70 70 70 70 70 70 80 80 80 80 80 80
28 28 28 28 28 28 28 28 40 40 40 40 40 40
20 20 20 20 20 25 25 25 25 25 25 25 25 25
12 12 12 12 12 15 15 15 15 15 15 15 15 15
6 6 8 8 8 10 10 10 10 10 10 10 10 10
2 2 2 2 2 2 2 2 2 2 2 2 2 2
10 10 10 10 10 12 12 12 12 12 12 12 12 12
10.15 10.15 10.15 10.15 10.15 12.18 12.18 12.18 12.18 12.18 12.18 12.18 12.18 12.18
6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6° 6°
替代列表
HB 4277 - 1989 HB 4277 - 2004

技術條件和引用标準

-
材料：CrWMn 按 GB/T 1299 或性能相當的材料；
熱處理：50HRC~55HRC；
表面處理：發藍；
滾花：網紋按 GB/T 6403.3；
其他技術要求按：JB/T 8044。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
