六角法蘭面鎖緊螺母 [原YJT 6177] YJT 3022

☆ 收藏

選擇規格尺寸點擊↓

M10

M12

M14

M16

M20

尺寸單位: mm

标準YJT 3022 YJT3022 3022YJT 六角法蘭面鎖緊螺母 [原YJT 6177]

在線制圖

掃一掃分享

單重計算公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

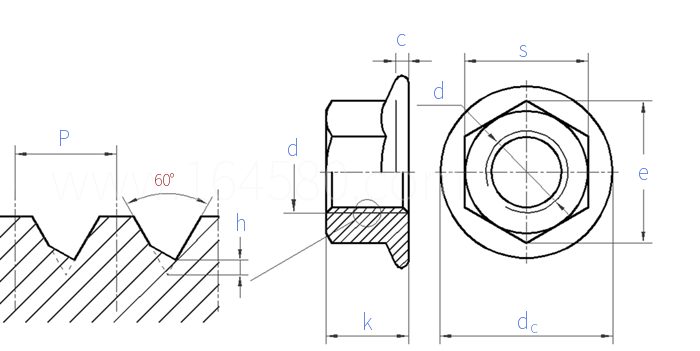

螺紋規格
d

M10

M12

M14

M16

M20

P	粗牙螺距
	細牙螺距
	較細牙螺距
c	最小值
d_c	最大值
e	最小值
k	最大值
k	最小值
s	最大值=公稱
s	最小值
千件重(鋼制)≈kg

0.8	1	1.25	1.5	1.75	2	2	2.5
/	/	1	1.25	1.25	(1.5)	1.5	1.5
/	/	/	(1)	(1.5)	/	/	/
1	1.1	1.2	1.5	1.8	2.1	2.4	3
11.8	14.2	17.9	21.8	26	29.9	34.5	42.8
8.79	11.05	14.38	16.64	20.03	23.36	26.75	32.95
5	6	8	10	12	14	16	20
4.7	5.7	7.64	9.64	11.57	13.3	15.3	18.7
8	10	13	15	18	21	24	30
7.78	9.78	12.73	14.73	17.73	20.67	23.67	29.16
2.11	3.81	7.79	12.82	22.01	34.32	51.21	97.81

采用标準 (2)

技術條件和引用标準

材料

鋼

不鏽鋼

通用技術條件
螺紋	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面缺陷
表面處理	-
	-
驗收及包裝
-

GB/T 16938
DTF-Lock thread 施必牢自鎖防松螺紋
粗牙 — — 8級：d≤16mm （1型）， d＞16mm（2型）； 10級：1型； 12級：2型細牙 — — 8級：d≤16mm （2型）， d＞16mm（1型）； 10級：2型； 12級：d≤16mm（2型）	A2-70
粗牙：GB/T 3098.2 細牙：GB/T 3098.4	GB/T 3098.15
d≤16 mm：A級；d＞16 mm：B級
GB/T 3103.1
GB/T 5779.2
氧化、電鍍	簡單處理
電鍍技術要求按GB/T 5267；如需其他表面鍍層或表面處理，應由供需雙方協議
GB/T 90
①本标準的螺母高度（K_min）屬于2型螺母，但GB/T 3098.2和GB 3098.4 對所有的性能等級和規格并非隻規定2型螺母，在某些情況下，還需要按1型螺母進行試驗。 ② 細牙在d＞16mm時, 不規定12級

引用參考 (12)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

GB /T 3098.2 - 2015

緊固件機械性能螺母細牙螺紋

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

編号沿革說明當前 YJT 編碼： YJT 3022；曾用編碼： YJT 6177。僅供編号沿革與采購識别參考。

知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明

類似标準及供貨信息 (28)

1	[國标] GB /T 6187.1 - 2016	2型全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-Metal Hexagon Nuts with Flange, Style 2 供應商(16)
2	[國标] GB /T 6187.2 - 2016	2型全金屬六角法蘭面鎖緊螺母細牙 Prevailing Torque Type All-Metal Hexagon Nuts with Flange, Style 2 - Fine Pitch Thread 供應商(4)
3	[國标] GB /T 6187.1 - 2000	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-metal Hexagon Nuts with Flange 供應商(16)
4	[國标] GB /T 6187.2 - 2000	全金屬六角法蘭面鎖緊螺母細牙 Prevailing Torque Type All-metal Hexagon Nuts with Flange with Fine Pitch Thread 供應商(4)
5	[國标] GB /T 6187 - 1986	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-Metal Hexagon Nuts with Flange 供應商(16)
6	[美标] IFI 100-107 - 2002	扭矩鎖緊型六角法蘭螺母 Table 3 Prevailing-Torque Type Hex Flange Nuts 供應商(3)
7	[德标] DIN 6927 - 1983	金屬鎖緊六角法蘭螺母 Prevailing Torque Type All-Metal Hexagon Nuts with Flange 供應商(9)
8	[國際] ISO 7044 - 2012	2型全金屬六角法蘭面鎖緊螺母產品等級：A級和B級 Prevailing Torque Type All-Metal Hexagon Nuts with Flange,Style 2 - Product Grades A and B 供應商(3)
9	[國際] ISO 7044 - 1997	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-metal Hexagon Nuts with Flange - Product Grades A and B 供應商(3)
10	[國際] ISO 12126 - 2012	2型全金屬鎖緊六角法蘭螺母細牙 A型和B型 Prevailing Torque Type All - Metal Hexagon Nuts with Flange with Metric Fine Pitch Thread,Style 2 - Product Grades A and B
11	[國際] ISO 12126 - 1997	細牙全金屬鎖緊六角法蘭螺母 Prevailing Torque Type All-metal Hexagon Nuts with Flange with Metric Fine Pitch Thread - Product Grades A and B
12	[日标] JIS B 1199-4 - 2001	全金屬鎖緊六角法蘭螺母 Prevailing Torque Type All-Metal Hexagon Nuts with Flange
13	[汽标代号] Q 330	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-metal Hexagon Nuts with Flange 供應商(4)
14	[汽标代号] Q 331	全金屬六角法蘭面鎖緊螺母細牙 Prevailing Torque Type All-metal Hexagon Nuts with Flange, Fine Pitch Thread 供應商(2)
15	[歐标] EN 1664 - 1997	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type - All-Metal Hexagon Nuts with Flange 供應商(1)
16	[歐标] EN 1667 - 1997	全金屬鎖緊六角法蘭面螺母細牙 Prevailing Torque Type All-Metal Hexagon Nuts with Flange with Metric Fine Pitch Thread 供應商(1)
17	[歐标] EN 3196 - 1994	航空航天 - 六角法蘭面自鎖螺母耐熱鋼 FE-PA92HT(A286) 鍍銀 1100MPa(環境溫度)/425°C Aerospace Series：Nuts, Hexagonal, Self-locking, In Heat Resisting Steel FE-PA92HT (A286), Silver Plated Classification: 1100 Mpa (At Ambient Temperature)/425 °c
18	[法國] NF E 25-414 - 1998 (R2004)	全金屬六角法蘭面鎖緊螺母 Prevailing Torque Type All-Metal Hexagon Nuts with Flange
19	[鐵道部] TB /T 3019 - 2001	變牙型防松螺母（BY型） Hexagon Nuts with Collar, Locking Thread (BY) 供應商(1)
20	[标準] YJT 3047	全金屬六角法蘭面鎖緊螺母（插片式） All-Metal Hexagon Nuts with Flange
21	[德标] DIN EN 1664 - 1998	全金屬鎖緊六角法蘭螺母 Prevailing Torque Type All-metal Hexagon Nuts with Flange 供應商(9)
22	[德标] DIN EN 1667 - 1998	有效力矩型全金屬六角法蘭螺母，米制，細牙螺紋 Prevailing Torque Type All-Metal Hexagon Nuts With Flange With Metric Fine Pitch Thread 供應商(9)
23	[美标] ASME B 18.16.6 - 2017	全金屬六角鎖緊法蘭螺母 [Table 11] Prevailing Torque All-Metal Type Hex Flange Nuts 供應商(5)
24	[美标] ASME B 18.16M (flange/metal) - 2004	米制全金屬六角法蘭面鎖緊螺母 [Table 2] (A563M, F836M, F467M) Metric All-metal Prevailing-Torque Hex Nuts - Property Classes 5, 9 and 10 [Table 2] (A563M, F836M, F467M)
25	[美标] ASME B 18.16M (flange/metal) - 2004 (R2016)	米制全金屬六角法蘭面鎖緊螺母 [Table 2] (A563M, F836M, F467M) Metric All-metal Prevailing-Torque Hex Nuts - Property Classes 5, 9 and 10 [Table 2] (A563M, F836M, F467M)
26	[美标] ASME B 18.16.3M (flange/metal) - 1998	米制全金屬六角法蘭面鎖緊螺母 [Table 2] Metric All-metal Prevailing-Torque Hex Flange Nuts - Property Classes 5,9 and 10 [Table 2]
27	[航天] QJ 3079.4 (A) - 2011	全金屬六角法蘭面螺母自鎖螺母 All Metal Self-Locking Nuts - Prat 4: Hexagon Nuts with Flange
28	[航天] QJ 3079.4 - 1998	全金屬六角法蘭面螺母自鎖螺母 All-metal Self-locking Nuts - Prat 4: Hexagon Nuts with Flange
