首頁 產品與标準 JIS B 1189 (Type 1) - 2005 六角頭帶墊螺栓 1型

六角頭帶墊螺栓 1型 JIS B 1189 (Type 1) - 2005

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

M12

括号内尺寸為非優選

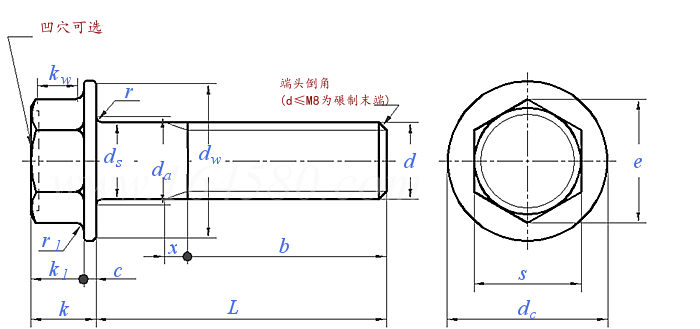

JIS B 1189 (Type 1) - 2005 六角頭帶墊螺栓 1型

尺寸單位: mm
日标JIS B1189 (Type 1) - 2005 JIS1189 1189 六角頭帶墊螺栓 1型
模型下載 替
JIS B 1189 (Type 1) - 2005 六角頭帶墊螺栓 1型
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
公稱長度L 注:選擇後獲得 螺紋長度
公稱直徑
d
M4 M5 M6 M8 M10 M12
P 粗牙
細牙
ds 最大值=公稱
最小值
s 最大值=公稱
最小值
e 最小值
dc 最大值
dw 最小值
k 最大值
k1 最小值
c 參考值
最大值
最小值
r1 最大值
r 最小值
da 最大值
kw 最小值
x
0.7 0.8 1 1.25 1.5 1.75
/ / / 1 1.25 1.25
4 5 6 8 10 12
3.9 4.9 5.9 7.85 9.85 11.8
7 8 10 12 14 17
6.8 7.8 9.8 11.75 13.75 16.75
7.74 8.87 11.05 13.25 15.51 18.90
10.5 12 14 17.5 21 25
7.5 9 11 14.5 18 22
3.6 4.5 5.4 6.9 8.5 10.2
2.4 3 3.6 4.8 6 7.2
0.8 1 1.2 1.4 1.6 2
0.95 1.15 1.4 1.6 1.85 2.25
0.65 0.85 1 1.2 1.35 1.75
0.6 0.7 0.8 1.1 1.4 1.6
0.2 0.2 0.25 0.4 0.4 0.6
4.7 5.7 6.8 9.2 11.2 14.2
1.6 2 2.3 3.1 3.9 4.7
1.4 1.6 2 2.5 3 3.5
螺紋長度b
- - - - - -
替代列表
JIS B 1189Class 1 - 1977 JIS B 1189Type 1 - 2005 JIS B 1189Type 1 - 2014

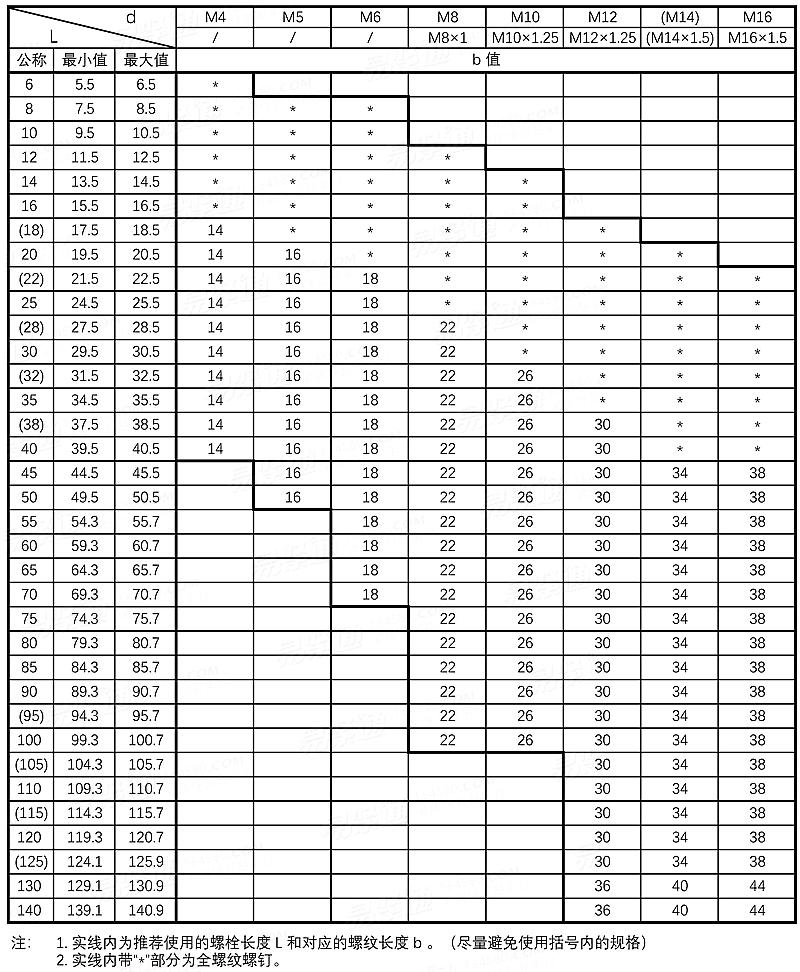

螺紋長度b與螺釘總長L關系表

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
溫州市豐鼎緊固件制造有限公司
聯系人：黃先生   移動電話： 18857755588/13676725866     電話：0577-86500568 Email: 登陸後可見
材料：碳鋼，銅，不鏽鋼；表面處理：按照客戶要求；等級：4.8、8.8、10.9、12.9；公稱直徑：M3-M20；公稱長度：5-300mm
