帶槽薄壁自攻鑲嵌件 YJT 5046

☆ 收藏

選擇規格尺寸點擊↓

M3.5

M10

尺寸單位: mm

在線制圖

掃一掃分享

公差

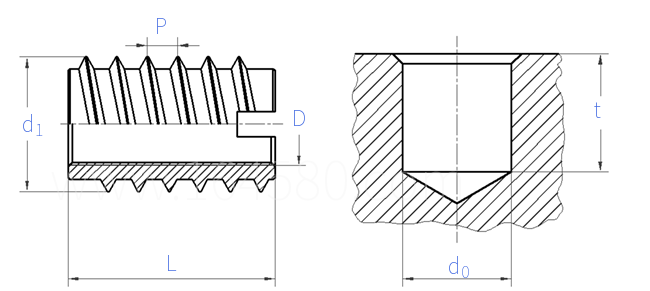

螺紋規格
D

M3.5

M10

d₁
L
t	镗孔深度
d₀	镗孔直徑	金屬
		塑料

4.5	5	6	7	8	10	12
6	6	6	8	10	12	15
8	8	8	1	13	15	18
4.2~4.3	4.7~4.8	5.6~5.7	6.6~6.7	7.5~7.6	9.2~9.4	11.2~11.4
4.1~4.2	4.6~4.7	5.5~5.6	6.5~6.6	7.3~7.5	8.9~9.2	10.9~11.2

引用參考 (4)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 13914 - 2013

沖壓件尺寸公差

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
