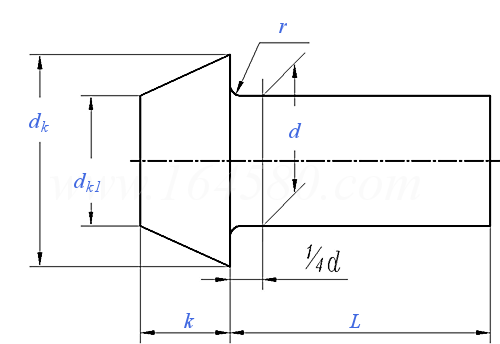

JIS B 1214 (T3) - 1995 熱成型鉚釘—圓錐頭實心鉚釘 [Table 3]

尺寸單位: mm
日标JIS B1214 (T3) - 1995 JIS1214 1214JIS 熱成型鉚釘—圓錐頭實心鉚釘 [Table 3]
JIS B 1214 (T3) - 1995 熱成型鉚釘—圓錐頭實心鉚釘 [Table 3]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ10 Φ12 Φ13 Φ14 Φ16 Φ18 Φ19 Φ20 Φ22
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
dk1 公稱值
最大值
最小值
r 最大值
10.6 12.6 13.6 14.6 16.6 18.8 19.8 20.8 22.8
10 12 13 14 16 18 19 20 22
16.5 19.5 21.55 22.55 26.55 29.55 30.6 32.6 35.6
15.75 18.75 20.7 21.7 25.7 28.7 29.65 31.65 34.65
7.6 8.6 9.6 10.6 11.6 13.3 14.3 14.8 16.3
7 8 9 10 11 12.5 13.5 14 15.5
10 12 13 14 16 18 19 20 22
10.25 12.3 13.3 14.3 16.3 18.3 19.35 20.35 22.35
9.75 11.7 12.7 13.7 15.7 17.7 18.65 19.65 21.65
0.5 0.6 0.65 0.7 0.8 0.9 0.95 1 1.1
公稱直徑
d
Φ24 Φ25 Φ27 Φ28 Φ30 Φ32 Φ33 Φ36 Φ40
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
dk1 公稱值
最大值
最小值
r 最大值
24.8 25.8 27.8 28.8 31 33 34 37 41
24 25 27 28 30 32 33 36 40
38.7 40.7 43.7 45.7 48.7 51.7 54.7 58.8 64.8
37.6 39.6 42.6 44.6 47.6 50.6 53.6 57.5 63.5
17.9 18.4 19.9 20.4 21.9 23.4 23.9 26 29
17 17.5 19 19.5 21 22.5 23 25 28
24 25 27 28 30 32 33 36 40
24.4 25.4 27.4 28.4 30.4 32.4 33.4 36.5 40.5
23.6 24.6 26.6 27.6 29.6 31.6 32.6 35.5 39.5
1.2 1.25 1.35 1.4 1.5 1.6 1.65 1.8 2

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
