圓錐銷 JIS B 1352 - 1988

選擇規格尺寸點擊↓

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

6

8

10

12

16

20

25

30

40

50

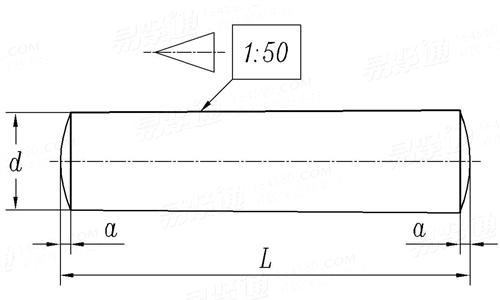

JIS B 1352 - 1988 圓錐銷

尺寸單位: mm

日标JIS B1352 - 1988 JIS1352 1352JIS 圓錐銷

JIS B 1352 - 1988 圓錐銷

掃一掃分享

單重計算公差

公稱直徑
d

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

d	最大值
d	最小值
a	≈

0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.56	0.76	0.96	1.16	1.46	1.96	2.46	2.96	3.952	4.952
0.08	0.1	0.12	0.16	0.2	0.25	0.3	0.4	0.5	0.63

公稱直徑
d

6

8

10

12

16

20

25

30

40

50

d	最大值
d	最小值
a	≈

6	8	10	12	16	20	25	30	40	50
5.952	7.942	9.942	11.93	15.93	19.916	24.916	29.916	39.9	49.9
0.8	1	1.2	1.6	2	2.5	3	4	5	6.3

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

類似标準及供貨信息

1		[國标] GB /T 117 - 2000	圓錐銷 Taper Pins 供應商(6)
2		[國标] GB 117 - 1986	圓錐銷 Taper Pins 供應商(6)
3		[德标] DIN 1 - 1981	球面端圓錐銷 Taper Pins With Round End 供應商(2)
4		[國際] ISO 2339 - 1986	不淬硬圓錐銷 A型和B型 Taper Pins, Unhardened - Type A and B
5		[日标] JIS B 1352 - 1988	過盈配合圓錐銷 Taper Pins
6		[汽标代号] Q 525	圓錐銷
7		[歐标] EN 22339 - 1992	圓錐銷 Taper Pins Unhardened
8		[意大利] UNI 7283 - 1974	圓錐銷 Taper Pins
9		[意大利] UNI 129	不淬硬球面端圓錐銷 Taper Pins, Unhardened
10		[法國] NF E 25-752 - 1992 (R2002)	不淬硬圓錐銷 Taper Pins, Unhardened
11		[德标] DIN EN 22339 - 1992	球面端圓錐銷 Taper Pins With Round End
12		[軍标] GJB 3371 (/79~/82) - 1998	錐型螺栓 Taper bolts
13		[美标] ASME B 18.8.2 - 2020	圓錐銷【Table 3 -1】 Taper Pins
14		[美标] ASME B 18.8.2 - 2000 (R2010)	圓錐銷【Table1】 Taper pins【Table1】

注：技術數據僅供參考，以官方原件為準！
