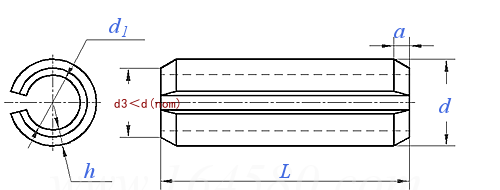

彈性圓柱銷 KS B 1339 - 2000

選擇規格尺寸點擊↓

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ4.5

Φ5

Φ6

Φ8

Φ10

尺寸單位: mm

掃一掃分享

單重計算公差

螺紋規格
d

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ4.5

Φ5

Φ6

Φ8

Φ10

d	最大值
	最小值
h
a	最大值
	最小值
d₁
最小剪切載荷,雙面剪,kN	最小值

1.3	1.8	2.4	2.9	3.5	4	4.6	5.1	5.6	6.7	8.8	10.8
1.2	1.7	2.3	2.8	3.3	3.8	4.4	4.9	5.4	6.4	8.5	10.5
0.2	0.3	0.4	0.5	0.6	0.75	0.8	1	1	1.2	1.5	2
0.35	0.45	0.55	0.6	0.7	0.8	0.85	1	1.1	1.4	2	2.4
0.15	0.25	0.35	0.4	0.5	0.6	0.65	0.8	0.9	1.2	1.6	2
0.8	1.1	1.5	1.8	2.1	2.3	2.8	2.9	3.4	4	5.5	6.5
0.7	1.58	2.82	4.38	6.32	9.06	11.24	15.36	17.54	26.04	42.76	70.16
