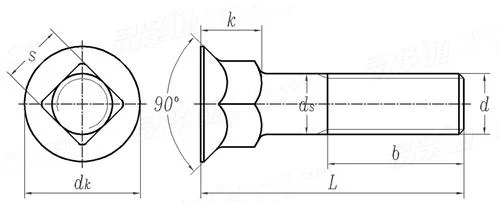

米制90°沉頭方頸螺栓 BS 4933 - 1973

選擇規格尺寸點擊↓

M10

M12

M16

M20

M24

尺寸單位: 毫米(mm)

英标BS 4933 - 1973 BS4933 4933BS 米制90°沉頭方頸螺栓

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋規格
d

M10

M12

M16

M20

M24

P	螺距
d_s	最大值
d_s	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
s	最大值
s	最小值

0.8	1	1.25	1.5	1.75	2	2.5	3
5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
10	12	16	20	24	32	40	48
8.5	10.2	13.6	17	20.4	27.2	34	40.8
4.75	5.75	7.9	9.4	10.9	14.1	18.1	21.3
4	5	7	8.5	10	13	17	20
5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16

①,L≤125mm時，b=2d+6；
125＜L≤200mm時，b=2d+12；
L＞200mm時，b=2d+25；
②,本标準中并未規定公稱長度L，但可能在新版本中有所包含。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

類似标準及供貨信息

1	[國标] GB /T 10 - 2013	沉頭方頸螺栓 Countersunk Head Square Neck Bolts 供應商(2)
2	[國标] GB /T 10 - 1988	沉頭方頸螺栓 Flat Countersunk Square Neck Bolts 供應商(2)
3	[國标] GB 10 - 1976	沉頭方頸螺栓 Countersunk head square neck bolts 供應商(2)
4	[國标] GB /T 21934 - 2008	土方機械沉頭方頸螺栓 Earth-Moving Machinery - Plough Bolt
5	[德标] DIN 608 - 2010	短方頸沉頭螺栓 Flat Countersunk Head Square Neck Bolts With Short Square 供應商(1)
6	[德标] DIN 608 - 2007	沉頭矮方頸螺栓 Flat Countersunk Short Square Neck Bolts，With Short Square 供應商(1)
7	[德标] DIN 608 - 1981	沉頭方頸螺栓 Flat Countersunk Square Neck Bolts With Short Square 供應商(1)
8	[德标] DIN 605 - 2010	120°沉頭高方頸螺栓 Flat Countersunk Head Square Neck Bolts With Long Square
9	[德标] DIN 605 - 1981	沉頭方頸螺栓 Flat countersunk head square neck bolts with long square
10	[美标] ASME/ANSI B 18.5 - 2008	大沉頭方頸螺栓(皮帶螺栓) Flat countersunk head elevator bolts 供應商(1)
11	[美标] ASME/ANSI B 18.5 - 2012	大沉頭方頸螺栓 [Table 9] Large Countersunk Square Neck Bolts [Table9]
12	[美标] ASME/ANSI B 18.5 - 2012	英制114°沉頭方頸螺栓 [Table 8] (A307, SAE J429, F468, F593) 114-deg Countersunk Square Neck Bolts,(Inch Series) [Table 8] (A307, SAE J429, F468, F593)
13	[美标] ASME/ANSI B 18.5 - 2008	大沉頭方頸螺栓 [Table9] Large Countersunk Square Neck Bolts [Table9]
14	[美标] ASME/ANSI B 18.5 - 2008	沉頭方頸螺栓 114° Countersunk square neck bolts
15	[美标] ASME/ANSI B 18.9 - 2007	沉頭方頸螺栓 Plow Bolts(Round,Countersunk,Square Neck)
16	[意大利] UNI 6104 - 1975	C級90°沉頭方頸螺栓 Flat Countersunk Square Neck Bolts - Grade C
17	[英标] BS 4933 - 1973	米制120°沉頭方頸螺栓 Metric 120°Countersunk Head Square Neck Bolts
18	[英标] BS 325 - 1947	粗制沉頭方頸螺栓Table5 Black Countersunk Square Neck Bolts For Iron
19	[英标] BS 325 - 1947	110°沉頭方頸螺栓Table6 Black Counersunk Square Neck Bolts For Woodwork
20	[台灣] CNS 4418 - 1981	沉頭方頸螺栓 Countersunk Head Square Neck Bolt
21	[台灣] CNS 4419 - 1981	120°沉頭矮方頸螺栓 120°Flat Countersunk Head Short Square Neck Bolts
22	[美标] ASME B 18.5 - 2012 (2017)	英制114°沉頭方頸螺栓 [Table 8] (A307, SAE J429, F468, F593) 114-deg Countersunk Square Neck Bolts,(Inch Series) [Table 8] (A307, SAE J429, F468, F593)
23	[美标] ASME B 18.5 - 2012 (2017)	大沉頭方頸螺栓 [Table 9] Flat Countersunk Head Elevator Bolts [Table9]
24	[美标] ASME B 18.9 - 2012	3号沉頭方頸螺栓（标準頭）[Table 1] (A307, F468, F593, SAE J 429) No.3 Regular Head Plow Bolts (Round, Countersunk, Square Neck) (A307, F468, F593, SAE J 429)
25	[美标] ASME B 18.9 - 2012	3号沉頭方頸螺栓（修正頭）[Table 1] (A307, F468, F593, SAE J 429) No.3 Repair Head Plow Bolts (Round, Countersunk, Square Neck) (A307, F468, F593, SAE J 429)

注：技術數據僅供參考，以官方原件為準！
