500MPa 級高速鐵路螺紋道釘 T/ZZB 1086 - 2019

選擇規格尺寸點擊↓

24 ×185

24 ×195

24 ×205

24 ×215

24 ×225

24 ×235

24 ×245

24 ×255

尺寸單位: mm

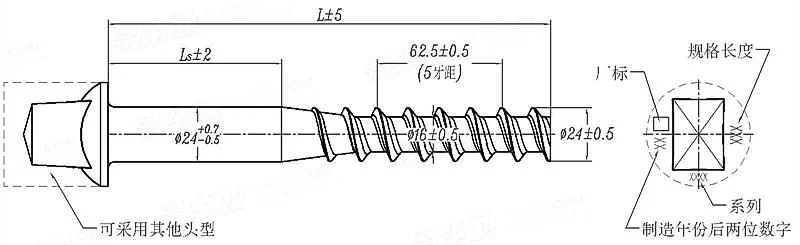

浙江制造團體标準T/ZZB 1086 - 2019 T/ZZB1086 1086 500MPa 級高速鐵路螺紋道釘

掃一掃分享

公差最小破壞扭矩牌号等級

規格

24
×185

24
×195

24
×205

24
×215

24
×225

24
×235

24
×245

24
×255

L
L_s

185	195	205	215	225	235	245	255
75	85	95	105	115	125	135	145

技術條件和引用标準

材料	一般要求
	化學成分
	機械性能
螺旋道釘技術條件

螺旋道釘的原材料應選用定制牌号，以确保更穩定的綜合性能。原材料應使用轉爐或電爐冶煉，軋制應采用控軋控冷工藝。原材料應以熱軋狀态交貨。

C : 0.13~0.18%
Si : 0.20~0.40%
Mn : 1.00~1.50%
Cr : ≤0.30
Ni : ≤0.30
Cu : ≤0.30
P : ≤0.030
S : ≤0.030

抗拉強度R_m：520~580MPa
下屈服強度R_eL：≥ 320MPa
斷後伸長率：≥ 25%
* 以上試驗方法參照GB/T 228.1，試樣編号為R2，取樣長度250mm。
180°冷彎（d=2a）:表面無肉眼可見裂紋，試驗方法參照标準GB/T 232。
冷頂鍛：表面無肉眼可見裂，試驗方法參照标準GB/T 233。

1、螺旋道釘不應有影響組裝的毛刺和壓痕，表面無肉眼可見裂紋；頭部與杆身連接處不應有折疊和褶皺；螺紋除最初一扣外，應均勻完整。
2、抗拉強度應不小于520MPa。
3、屈服強度應不小于320MPa。
4、斷後伸長率應不小于22%。
5、螺旋道釘的螺紋段經90°冷彎試驗後不應在彎曲外緣出現裂紋、折斷、剝落等任何有害的缺陷，防腐層允許有輕微的起皮和褶皺。
6、沖擊性能——零下20℃條件下應符合KV8≥ 60J。
7、防腐性能——螺旋道釘表面應進行熱浸鍍鋅，鍍層單點厚度應不小于45μm，鍍層平均厚度應不小于55μm。經240小時中性鹽霧（NSS）試驗保護級應優于5級水平。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
