環形空心螺栓 DIN 7643 - 2005

選擇規格尺寸點擊↓

4 and 5

尺寸單位: mm

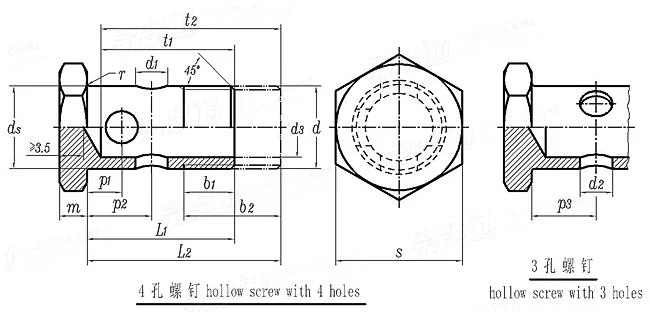

德标DIN 7643 - 2005 DIN7643 7643DIN 環形空心螺栓

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

管外徑

4 and 5

d
b₁	最小值
L₁	偏差值	±0.2
t₁	偏差值	±0.2
b₂	最小值
L₂	偏差值	±0.2
t₂	偏差值	±0.2
d₁	最大值
	最小值
d₂	最大值
	最小值
d_s	最大值
	最小值
d₃	最大值
	最小值
m
P₁	偏差值	±0.2
P₂	偏差值	±0.2
P₃	偏差值	±0.2
r
s

M8*1	M10*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5	M22*1.5	M26*1.5	M30*1.5	M38*1.5	M45*1.5
8.5	8.5	11	11	11	11	13	13	13	15	15
17	19	24	26	28	32	39	45	51	61	69
15	17	22	24	26	29	35.5	41	46	56	64
-	12.5	15	17	19	21	24	28	30	-	-
-	23	28	32	36	42	50	60	68	-	-
-	21	26	30	34	39	46.5	56	63	-	-
-	3.05	3.8	4.8	5.8	7.36	9.36	11.43	13.43	16.43	20.52
-	2.8	3.5	4.5	5.5	7	9	11	13	16	20
3.25	3.8	4.8	5.8	7.36	8.86	11.43	13.93	16.43	20.52	24.52
3	3.5	4.5	5.5	7	8.5	11	13.5	16	20	24
8	10	12	14	16	18	22	26	30	38	45
7.85	9.85	11.82	13.82	15.82	17.82	21.79	25.79	29.79	37.75	44.75
4.3	5.8	7.36	9.36	11.43	13.43	16.43	20.52	24.52	32.62	39.62
4	5.5	7	9	11	13	16	20	24	32	39
5	6	6	6	6	6	7	7	7	8	9
-	4.5	5	5.5	6.5	7.5	9	10.5	12.5	14	16
-	6.5	8	9.5	11.5	14	18	22.5	27.5	33	39
4.5	6	7	8	9	12	15	17	20	24	28
0.2	0.2	0.2	0.2	0.2	0.2	0.4	0.4	0.4	0.6	0.6
12	14	17	19	22	24	27	32	36	46	55
