首頁 產品與标準 Q 808B 卡套式錐螺紋直角接頭體

卡套式錐螺紋直角接頭體 Q 808B

選擇規格尺寸 點擊↓

4

5

6

8

10

12

14

16

18

22

28

35

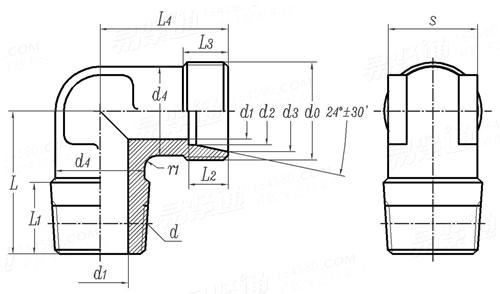

Q 808B 卡套式錐螺紋直角接頭體

尺寸單位: mm
汽标代号Q 808B Q808B 808BQ 卡套式錐螺紋直角接頭體
Q 808B 卡套式錐螺紋直角接頭體
掃一掃分享
公差
管子外徑
DW
4 5 6 8 10 12 14 16 18 22 28 35
最大工作壓力/MPa
d0
d
d1
d2 公稱
最小值
最大值
d3 最小值=公稱
最大值
d4 最大值=公稱
最小值
L
L1
L2 最小值=公稱
最大值
L3
L4
r1
s
10 10 25 25 25 25 25 25 16 16 10 10
M8x1 M10x1 M12x1.5 M14x1.5 M16x1.5 M18x1.5 M20x1.5 M24x1.5 M26x1.5 M30x2 M36x2 M45x2
NPT 1/8 NPT 1/8 NPT 1/8 NPT 1/4 NPT 1/4 NPT 3/8 NPT 1/2 NPT 1/2 NPT 1/2 NPT 3/4 NPT 1 NPT 1-1/4
3.0 3.5 4.0 6.0 8.0 10.0 11.0 14.0 15.0 19.0 24.0 30.0
4.0 5.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 22.0 28.0 35.3
4.140 5.140 6.140 8.150 10.150 12.150 14.150 16.150 18.150 22.160 28.160 35.300
4.215 5.215 6.215 8.240 10.240 12.260 14.260 16.260 18.260 22.290 28.290 35.400
5.0 6.5 8.1 10.1 12.3 14.3 16.3 18.3 20.3 24.3 30.3 38.0
5.1 6.6 8.2 10.2 12.4 14.4 16.4 18.4 20.4 24.4 30.4 38.1
6.4 8.4 9.7 11.7 13.7 15.7 17.7 21.7 23.7 27.0 33.0 42.0
6.2 8.2 9.5 11.5 13.5 15.5 17.5 21.5 23.5 26.8 32.8 41.8
20 20 22 28 29 31 32 36 38 43 48 55
10 10 10 15 15 15 19 19 19 19 24 24
4.0 5.5 7.0 7.0 7.0 7.0 7.0 7.5 7.5 7.5 7.5 10.5
4.3 5.8 7.3 7.3 7.3 7.3 7.3 7.8 7.8 7.8 7.8 10.8
6 6 7 7 8 8 8 9 9 10 10 12
16.0 17.5 20.0 24.5 25.5 27.0 28.0 30.5 30.5 36.0 38.5 46.5
2 2 2 2 2 2 2 3 3 3 4 4
9 9 12 12 14 17 19 22 24 27 36 41
①,其餘未規定的細節由制造商确定。
②,編号示例： DW=14，鍍鋅、彩虹色鈍化的卡套式錐螺紋直角接頭體編号為 Q808B14。

采用标準

技術條件和引用标準

材料
螺紋 d
d0
表面處理 種類
标準
產品缺陷
驗收及包裝
其餘技術條件
碳鋼
GB/T 12716
公差6g，按GB/T 196、GB/T 197 的規定
鍍鋅鈍化
QC/T 625
不應有裂紋、氣孔、毛刺、銳邊、鏽斑及其他影響使用的缺陷。
按GB/T 90.1、GB/T 90.2，其中螺紋AQL=1.5，卡套端尺寸AQL=1.5，其他尺寸AQL=4.0。
有特殊要求時，由供需雙方協商。
GB/T 3765

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
