液壓角通接頭 帶O型圈 (SWOE) ISO 8434 (-1) - 2007

選擇規格尺寸 點擊↓

6 L型

8 L型

10 L型

12 L型

15 L型

18 L型

22 L型

28 L型

35 L型

42 L型

6 S型

8 S型

10 S型

12 S型

16 S型

20 S型

25 S型

30 S型

38 S型

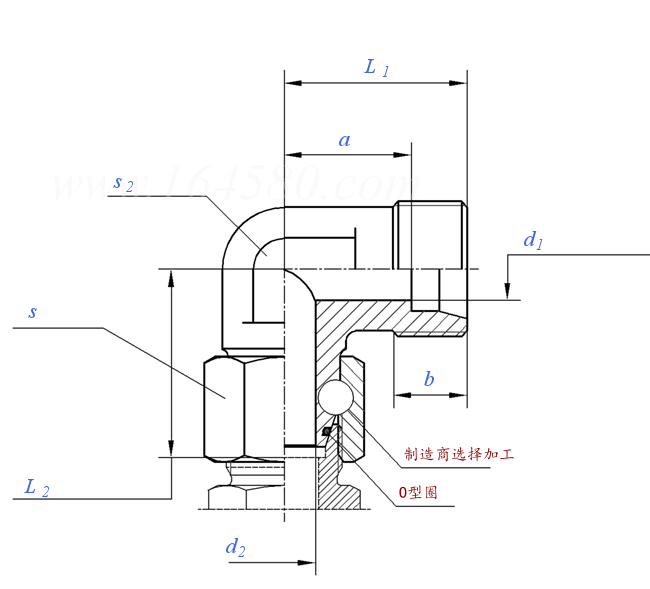

ISO  8434 (-1) - 2007 液壓角通接頭 帶O型圈 (SWOE)

尺寸單位: mm
國際ISO 8434 (-1) - 2007 ISO8434 8434ISO 液壓角通接頭 帶O型圈 (SWOE)
ISO  8434 (-1) - 2007 液壓角通接頭 帶O型圈 (SWOE)
掃一掃分享
管子外徑
DW
6
L型
8
L型
10
L型
12
L型
15
L型
18
L型
22
L型
28
L型
35
L型
42
L型
d1 參考值
d2 最小值
L2 公稱
最大值
最小值
L1 公稱
最大值
最小值
a 參考值
b 最小值
s2 煅制 最小值
棒料 最大值
s
4 6 8 10 12 15 19 24 30 36
2.5 4 6 8 10 13 17 22 28 34
26 27.5 29 29.5 32.5 35.5 38.5 41.5 51 56
26.5 28 29.5 30 33 36 39 42 51.5 56.5
25.5 27 28.5 29 32 35 38 41 50.5 55.5
19 21 22 24 28 31 35 38 45 51
19.3 21.3 22.3 24.3 28.3 31.3 35.3 38.3 45.3 51.3
18.7 20.7 21.7 23.7 27.7 30.7 34.7 37.7 44.7 50.7
12 14 15 17 21 23.5 27.5 30.5 34.5 40
7 7 8 8 9 9 10 10 12 12
12 12 14 17 19 24 27 36 41 50
- 14 17 19 - - - - - -
14 17 19 22 27 32 36 41 50 60
管子外徑
DW
6
S型
8
S型
10
S型
12
S型
16
S型
20
S型
25
S型
30
S型
38
S型
d1 參考值
d2 最小值
L2 公稱
最大值
最小值
L1 公稱
最大值
最小值
a 參考值
b 最小值
s2 煅制 最小值
棒料 最大值
s
4 5 7 8 12 16 20 25 32
2.5 4 6 8 11 14 18 23 30
27 27.5 30 31 36.5 44.5 50 55 63
27.5 28 30.5 31.5 37 45 50.5 55.5 63.5
26.5 27 29.5 30.5 36 44 49.5 54.5 62.5
23 24 25 29 33 37 42 49 57
23.3 24.3 25.3 29.3 33.3 37.3 42.3 49.3 57.3
22.7 23.7 24.7 28.7 32.7 36.7 41.7 48.7 56.7
16 17 17.5 21.5 24.5 26.5 30 35.5 41
9 9 9 9 11 12 14 16 18
12 14 17 17 24 27 36 41 50
14 17 19 22 - - - - -
17 19 22 24 30 36 46 50 60
