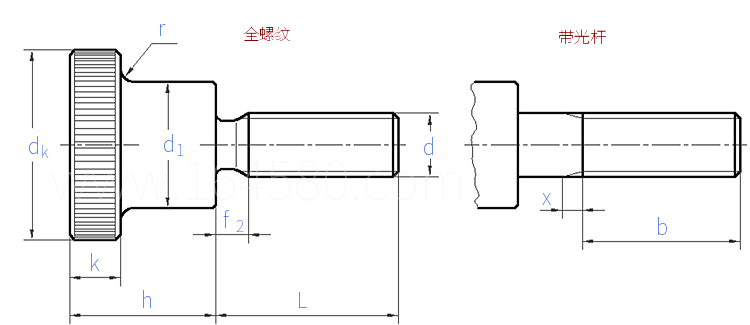

DIN 464 - 1970 滾花高頭台階螺釘

尺寸單位: 毫米(mm)

選擇公稱長度L 獲得單重 螺紋長度

滑動查看

M1~M1.4

M1.6~M2

M2.3~M2.6

M3~M4

M5~M8

M10

螺紋尺寸
d

d_k	公差 js15
d₁	公差 h14
h	公差 js15
k
r

千件鋼制重≈kg

螺紋長度b

公差 +1.5P

M1.2

M1.4

M1.6

(M1.7)

(M2.3)

M2.5

(M2.6)

(M3.5)

M10

5.5	6	7	7.5	8	9	10	11	11	12	14	16	20	24	30	36
2.8	3	3.5	3.8	4	4.5	5	5	5	6	7	8	10	12	16	20
3.5	4	4.7	5	5	5.3	6	6.5	7	7.5	8.5	9.5	11.5	15	18	23
1.5	1.5	2	2	2	2	2.5	2.5	2.5	2.5	3	3.5	4	5	6	8
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1	1	2	2

①,f2、x 按 DIN 76
②,L公差：±1/2IT15
③,表中尺寸公差參考 DIN 267-2 (1968)
