ASME B 18.6.3 (H3D-I/H3D-IA+T1A) - 2024 十字槽82°半沉頭清根AB ABR自攻螺釘 - 易緊通

單位換算工具我要留言我要糾錯 English 按電腦端顯示

尺寸單位: 英寸(inch)

滑動查看

0#~2#

3#~5#

6#~8#

10#~1/4

5/16~7/16

1/2

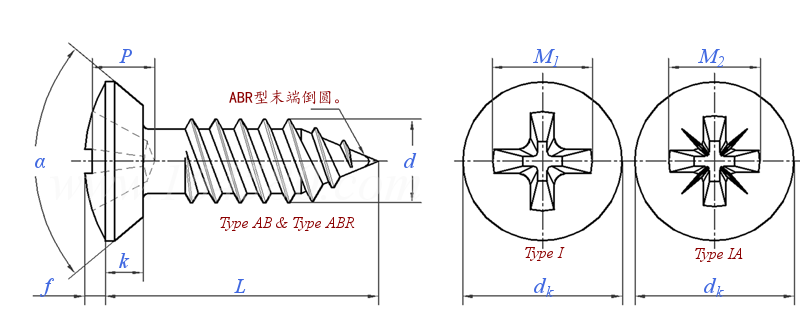

螺紋尺寸
d

d
PP
M₁		參考值
M₂		參考值
P		I型	最大值
			最小值
		IA型	最大值
			最小值
槽号		I型
		IA型
d_k		最大值
		最小值
k		參考值
f		參考值
α		最大值
		最小值
L₀ ^④		公稱
Y ^④		螺紋過渡長度(全螺紋)	最大值
b ^④		螺紋長度 (長螺釘)	最小值

L	最小值
	最大值

0#

1#

2#

3#

4#

5#

6#

7#

8#

10#

12#

1/4

5/16

3/8

7/16

1/2

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1510	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
48	42	32	28	24	20	20	19	18	16	14	14	12	12	10	10
0.068	0.070	0.106	0.118	0.130	0.152	0.172	0.176	0.186	0.202	0.264	0.284	0.374	0.394	0.404	0.416
0.068	0.070	0.106	0.118	0.130	0.152	0.172	0.176	0.186	0.202	0.264	0.284	0.374	0.394	0.404	0.416
0.038	0.041	0.062	0.074	0.087	0.074	0.094	0.100	0.108	0.126	0.135	0.156	0.206	0.225	0.237	0.249
0.020	0.023	0.045	0.057	0.070	0.050	0.069	0.075	0.084	0.102	0.111	0.131	0.182	0.201	0.213	0.225
0.040	0.043	0.062	0.074	0.086	0.074	0.093	0.099	0.108	0.125	0.135	0.155	0.205	0.225	0.235	0.247
0.024	0.027	0.046	0.058	0.070	0.056	0.075	0.081	0.090	0.107	0.117	0.137	0.187	0.207	0.217	0.229
0	0	1	1	1	2	2	2	2	2	3	3	4	4	4	4
0	0	1	1	1	2	2	2	2	2	3	3	4	4	4	4
0.112	0.137	0.162	0.187	0.212	0.237	0.262	0.287	0.312	0.362	0.412	0.477	0.597	0.717	0.760	0.815
0.096	0.120	0.144	0.167	0.191	0.215	0.238	0.262	0.285	0.333	0.380	0.442	0.556	0.670	0.715	0.765
0.025	0.031	0.036	0.042	0.047	0.053	0.059	0.064	0.070	0.081	0.092	0.107	0.134	0.161	0.156	0.156
0.021	0.025	0.029	0.033	0.037	0.041	0.045	0.049	0.052	0.060	0.068	0.079	0.099	0.117	0.122	0.131
82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°
80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°
7/16	9/16	5/8	3/4	13/16	15/16	1	1-1/8	1-1/4	1-3/8	1-5/8	1-13/16	1-13/16	1-7/8	1-7/8	1-7/8
0.021	0.024	0.031	0.036	0.042	0.050	0.050	0.053	0.056	0.062	0.071	0.071	0.083	0.083	0.100	0.100
0.360	0.440	0.520	0.590	0.670	0.750	0.830	0.910	0.980	1.140	1.300	1.500	1.500	1.500	1.500	1.500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

①,若以小數規定公稱直徑，應省略小數前和小數點後第四位的零。
②,小于等于8#的螺釘，螺紋牙頂平面寬度不應超過0.004in，大于8#的應不超過0.006in。
③,螺釘末端釘尖上不允許因螺紋輾壓而形成的虛尖，允許略帶圓弧或圓鈍形末端。
④,正常情況下，當螺釘長度小于等于其公稱長度L0時應采用全螺紋，過渡螺紋長度應小于等于Y；若螺釘長度大于其公稱長度L0可采用半牙型式，但其螺紋長度應不小于b。

替代曆史 ASME B 18.6.3T12-I/T12-IA+T40 - 2013 ASME B 18.6.3H3D-I/H3D-IA+T1A - 2024
