YJT 1020 (FBS) 梅花槽混凝土自攻型錨栓(盤頭/沉頭/六角法蘭頭)

尺寸單位: 毫米(mm)

滑動查看

-~-

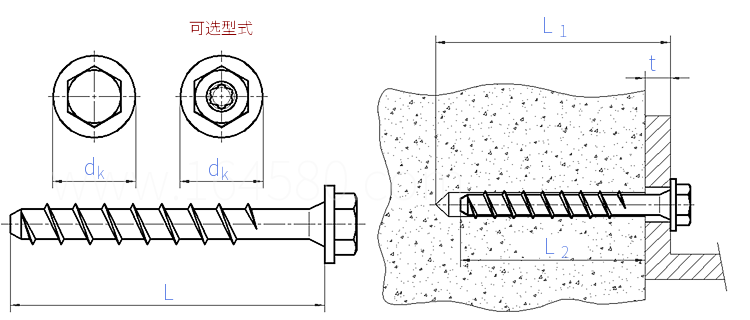

規格

類型
d₀	鑽孔直徑
L₁	穿透式安裝時最小鑽孔深度
L	螺釘長度
d_k
L₂	标準款/短款
t	标準款/短款
批頭

5×60/5

6×40/5

6×60/5

6×80/25

6×40/5

6×60/5

6×80/25

6×100/45

6×40/5

6×60/5

6×80/25

P	P	LP	P	P	SK	SK	SK	SK	US	US	US
5	6	6	6	6	6	6	6	6	6	6	6
65	50	50	70	90	50	70	90	110	50	70	90
60	40	40	60	80	40	60	80	100	40	60	80
15	15	18	15	15	13	13	13	13	17	17	17
55 / -	- / 35	- / 35	55/35	55/35	- / 35	55/35	55/35	55/35	- / 35	55/35	55/35
5 / -	- / 5	- / 5	5/25	25/45	- / 5	5/25	25/45	45/65	- / 5	5/25	25/45
T30	T30	T30	T30	T30	T30	T30	T30	T30	T30/SW13	T30/SW13	T30/SW13
