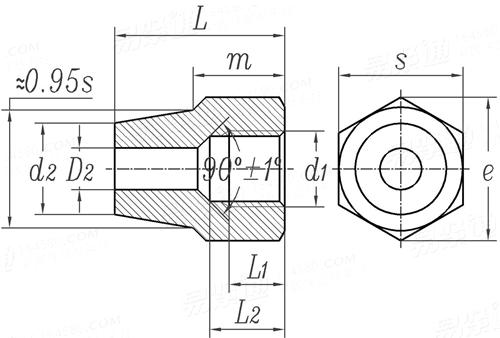

Q 652C 擴口式管接頭用B型螺母

尺寸單位: 毫米(mm)

滑動查看

5~8

10~12

管外徑

d₁
D₂	公稱
	最大值
	最小值
d₂
L₂
L₁
L
m
s

M10*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5
5	6	8	10	12
5.25	6.25	8.25	10.25	12.25
5.15	6.15	8.15	10.15	12.15
8	9	11	14	16
7	9.5	11	11.5	11.5
5	7	8	8.5	8.5
16	16	20	26	28
10	10	12	14	16
12	14	17	19	22

①,e ≥ 1.12s
