Q 801 卡套式管接頭用螺母 - 易緊通

單位換算工具我要留言我要糾錯 English 按電腦端顯示

尺寸單位: 毫米(mm)

滑動查看

4~6

8~12

14~18

20~25

28~32

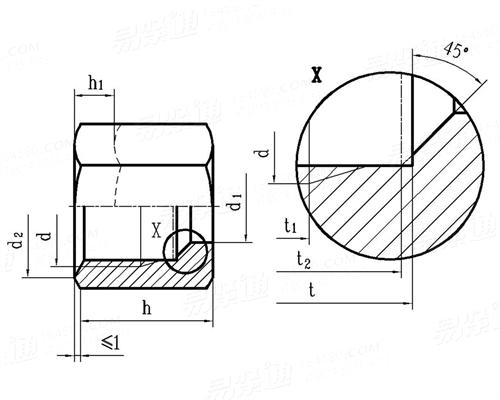

規格 ^①

PN MPa
d
d₁	公稱
	最大值
	最小值
t
t₁
h₁	圓柱肩高（可選）
h
s	對邊寬度

4

5

6

8

10

12

14

16

18

20

22

25

28

32

E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)	E16/G(25)
M10*1	M10*1	M12*1.25	M14*1.5	M16*1.5	M18*1.5	M20*1.5	M22*1.5	M24*1.5	M27*1.5	M30*2	M33*2	M36*2	M42*2
4	5	6	8	10	12	14	16	18	20	22	25	28	32
4.28	5.28	6.28	8.28	10.28	12.4	14.4	16.4	18.4	20.4	22.4	25.4	28.4	32.4
4.21	5.21	6.21	8.21	10.21	12.3	14.3	16.3	18.3	20.3	22.3	25.3	28.3	32.3
10	10	11.5	12	14	14	14	14	14	16.5	16.5	17.5	17.5	18
7	7	7.5	8.5	9.5	9.5	9.5	9.5	9.5	11	12.5	12.5	12.5	12.5
3.5	3.5	4	4	5	5	5	5	5	5.5	5.5	5.5	5.5	6
13	13	15.5	16	18.5	18.5	19	19.5	20	23	23	24.5	24.5	25
15	15	16	18	21	24	24	27	30	34	36	41	41	50

①,管子外徑
