墊圈内徑d1（見圖）應按GB/T 5277 及以下規定進行選擇。
精裝配系列用于公稱厚度＜ 6mm、產品等級為 A 級，即公稱規格＜39 mm 的墊圈；
中等裝配系列用于公稱厚度 ≥ 6 mm 、產品等級為 A 級，即公稱規格 ≥ 39 mm 的墊固，以及產品等級為 C 級的墊圈。
注： GB/T 5277 規定的通孔公差不适用于 A 和 C 級平墊圈（見第6章）。

4 外徑

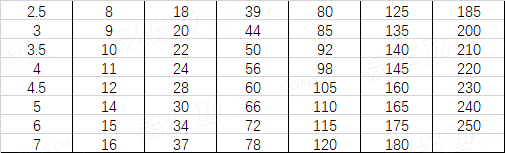

墊圈外徑d2（見圖1）數值應從表 1 中選擇．

5 厚度

墊圈厚度 h（見圖1）數值應從表 2 中選擇。

6 公差

墊圈公差應按 GB/T 3103. 3 規定。

7 平墊圈尺寸優選組合

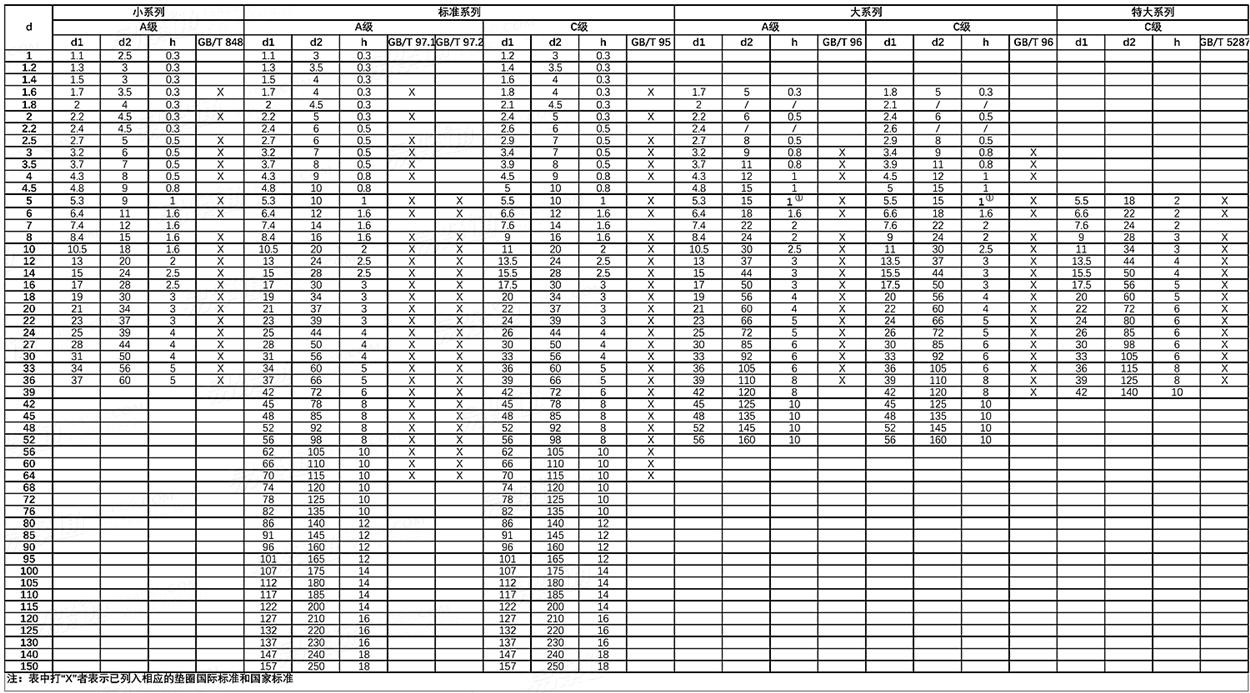

A 和 C 級平墊圈的d1、d2 和 h（見圖1）公稱尺寸的優選組合在表 3 中給出。墊圈分為 4 個系列；小系列、标準系列、大系列和特大系列。這些系列與外徑 d2 的大小有關。

① 根據 ISO 887 的勘誤信息做了修改，原件中此處數值為“1.2”

附錄 A 平墊圈與螺栓、螺釘或螺母配套使用指南

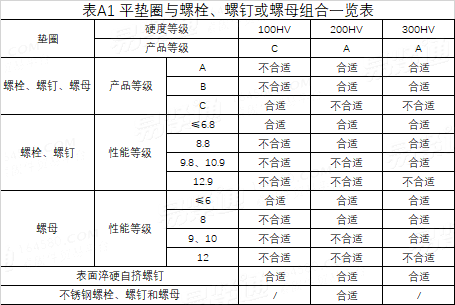

平墊圈與螺栓、螺釘或螺母的性能（硬度）等級和產品等級組合一覽表在表 A1 中給出。
更詳細的資料，包括墊圈系列和螺栓或螺釘頭部形狀，在相關的墊圈產品标準的第 1 章中給出。

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 3103.3 - 2020

緊固件公差平墊圈

GB /T 13914 - 2013

沖壓件尺寸公差

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
