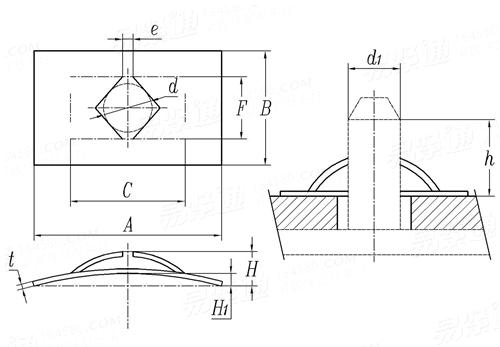

C型闆簧螺母 Q 393

選擇規格尺寸點擊↓

1.8

2.7

3.7

4.7

5.7

7.7

尺寸單位: mm

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

公稱直徑
d

1.8

2.7

3.7

4.7

5.7

7.7

d	最大值
	最小值
A	基本尺寸
	最大值
	最小值
B	基本尺寸
	最大值
	最小值
H
H1
c
F
e
t	基本尺寸
	最大值
	最小值
拆卸負荷(N) 最小值
d₁	基本尺寸
	最大值
	最小值
h

1.9	2.8	3.8	4.8	5.8	7.8
1.7	2.6	3.6	4.6	5.6	7.6
12	14	16	18	20	23
12.4	14.4	16.4	18.4	20.4	23.4
11.6	13.6	15.6	17.6	19.6	22.6
6	8	9	11	12	15
6.4	8.4	9.4	11.4	12.4	15.4
5.6	7.6	8.6	10.6	11.6	14.6
2	2.4	3	3.3	3.5	4.4
0.6	0.8	1.1	1.2	1.3	1.7
7	8	9	11	12	15
3	3.5	4.5	6	7	9
0.6	0.8	1	1	2	2
0.4	0.4	0.4	0.45	0.45	0.5
0.425	0.425	0.425	0.48	0.48	0.53
0.375	0.375	0.375	0.42	0.42	0.47
300	400	400	500	600	800
2	3	4	5	6	8
2.15	3.15	4.15	5.15	6.15	8.15
1.95	2.95	3.95	4.95	5.95	7.95
4	4.8	6	6.6	7	8.8

采用标準

QC /T 610 - 1999

C型闆簧螺母

技術條件和引用标準

材料	牌号
	标準
硬度
表面處理	種類
	标準
外觀
驗收及包裝

65Mn、60Si2Mn

YB/T 5058

42~48 HRC

防蝕磷化

QC/T 625

表面應光滑、無裂紋、傷痕、飛邊、毛刺等缺陷

GB/T 90.1、GB/T 90.2

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
