蝶形螺釘 DIN 316 - 2016

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

M12

M16

M20

M24

括号内尺寸為非優選

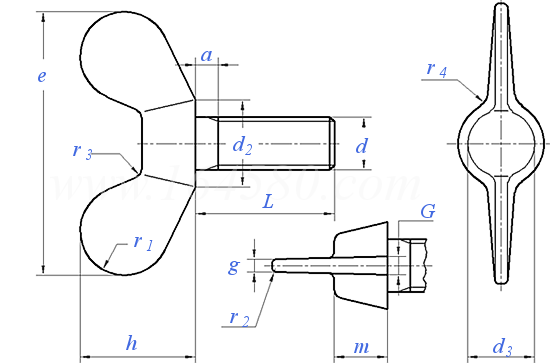

DIN 316 - 2016 蝶形螺釘

尺寸單位: mm
德标DIN 316 - 2016 DIN316 316DIN 蝶形螺釘
DIN 316 - 2016 蝶形螺釘
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
螺紋尺寸
d
M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
d2 最大值
最小值
d3 最大值
最小值
e 最大值
最小值
g 最大值
最小值
G 最大值
最小值
h 最大值
最小值
m 最大值
最小值
a 最大值
r1 ≈
r2 ≈
r3 ≈
r4 ≈
0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
8 11 13 16 20 23 29 35 44
6 8 10 13 17 20 26 32 41
7 9 11 12.5 16.5 19.5 23 29 37.5
5.5 7.5 9 10.5 14.5 17.5 21 27 35
20 26 33 39 51 65 73 90 110
18 24 30 36 48 62 70 86 106
1.9 2.3 2.3 2.8 4.4 4.9 6.4 6.9 9.4
1.1 1.5 1.5 2 3.6 4.1 5.6 6.1 8.6
2.3 2.8 3.3 4.4 5.4 6.4 7.5 8 10.5
1.7 2.3 2.7 3.6 4.6 5.6 6.5 7 9.5
10.5 13 17 20 25 33.5 37.5 46.5 56.5
8.5 11 15 18 23 31 35 44 53.5
4.6 6.5 8 10 12 14 17 21 25
3.2 4 5 6.5 8 10 13 16 20
2.1 2.4 3 4 4.5 5.3 6 7.5 9
3 4 5 6 8 10 11 14 18
/ / / / 1 1 1.2 1.6 2.5
0.5 1 1 1 1.2 1.2 1.6 2 2.5
2 2.5 3 3 5 6 7 8 9
①,材料：a)可鍛鑄鐵GT:GTS或GTW由制造商決定；
b)鋼St:鍛造或冷加工由制造商決定；
c)銅鋅合金CuZn:可鍛合金或鑄造合金由制造商決定；
d)奧氏體不鏽鋼A:等級由制造商決定
替代列表
DIN 316 - 1983 DIN 316 - 2016
等效标準
德标 DIN 意大利 UNI
DIN 316
UNI 5449
以上有部分标準可能為近似等效，如有異議以标準原件為準

技術條件和引用标準

材料 -
-
通用要求
螺紋 公差
标準
公差 產品等級
标準
表面處理
驗收及包裝
可鍛鑄鐵
GT		 鋼
St		 銅鋅合金
CuZn		 奧氏體鋼
A
GTS 或 GTW forged or cold pressed Wrought copper-zinc alloy
Copper-zinc cast alloy		 由制造商選擇
DIN ISO 8992
8g（Depending on the surface finish, a different tolerance zone position is required before coating ， see e.g. DIN EN ISO 4042.）
DIN ISO 965-1
C
DIN EN ISO 4759-1
不經處理
電鍍 DIN EN ISO 4042
Support surface unprocessed
DIN EN ISO 3269

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺紋 公差
