開槽半沉頭螺釘 [Attached Table 4] JIS B 1101 - 1996

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸為非優選

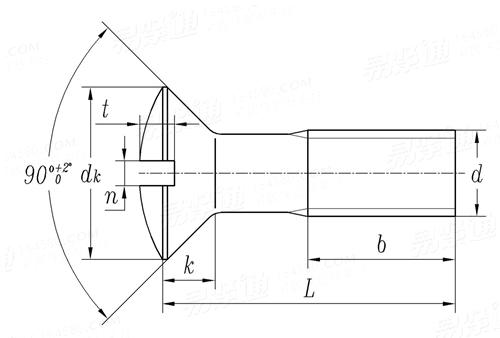

JIS B 1101 - 1996 開槽半沉頭螺釘 [Attached Table 4]

尺寸單位: mm
日标JIS B1101 - 1996 JIS1101 1101JIS 開槽半沉頭螺釘 [Attached Table 4]
JIS B 1101 - 1996 開槽半沉頭螺釘 [Attached Table 4]
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量
螺紋尺寸
d
M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
b 最小值
dk 最大值=公稱
最小值
k 最大值=公稱
n 公稱
最大值
最小值
t 最大值
最小值
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
25 25 25 25 38 38 38 38 38 38
3 3.8 4.7 5.5 7.3 8.4 9.3 11.3 15.8 18.3
2.7 3.5 4.4 5.2 6.94 8.04 8.94 10.87 15.37 17.78
1 1.2 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5
0.4 0.5 0.6 0.8 1 1.2 1.2 1.6 2 2.5
0.6 0.7 0.8 1 1.2 1.51 1.51 1.91 2.31 2.81
0.46 0.56 0.66 0.86 1.06 1.26 1.26 1.66 2.06 2.56
0.8 1 1.2 1.45 1.7 1.9 2.4 2.8 3.7 4.4
0.64 0.8 1 1.2 1.4 1.6 2 2.4 3.2 3.8
千件鋼制重≈kg
- - - - - - - - - -
