PD型,部分螺紋(半牙)螺柱 ISO 13918 (PD) - 2017

選擇規格尺寸 點擊↓

M6

M8

M10

M12

M16

M20

M24

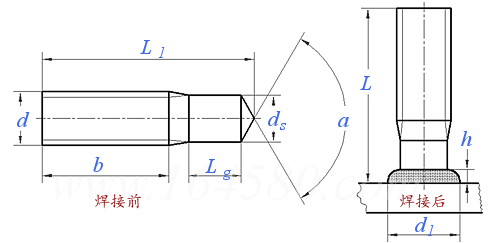

ISO  13918 (PD) - 2017 PD型,部分螺紋(半牙)螺柱

尺寸單位: mm
國際ISO 13918 (PD) - 2017 ISO13918 13918IS PD型,部分螺紋(半牙)螺柱
ISO  13918 (PD) - 2017 PD型,部分螺紋(半牙)螺柱
掃一掃分享
公稱長度L 注:選擇後獲得 螺紋長度
螺紋規格
d
M6 M8 M10 M12 M16 M20 M24
ds 最大值
最小值
d1 參考
h 參考
L1 ±1
5.45 7.29 9.13 10.96 14.7 18.48 22.15
5.25 7.09 8.93 10.76 14.5 18.28 21.95
8.5 10 12.5 15.5 19.5 24.5 30
3.5 3.5 4 4.5 6 7 10
L+2.1 L+2.2 L+2.3 L+2.8 L+3.5 L+3.8 L+4.5
Lg +2P
- - - - - - -
螺紋長度b
- - - - - - -
①,a°≈140°±7°
②,L1僅适用于角度140°(無公差)
替代列表
等效标準
以上有部分标準可能為近似等效,如有異議以标準原件為準
告訴我在“易緊通”看到,将給您優惠
聯系人:劉文豪 點擊這裏給我發消息2214738528   移動電話: 13052965923     電話:0523-83980485     微信号:13052965923 Email: 登陸後可見
材料:碳鋼、合金鋼、不鏽鋼304、316、316L、904L、2520、310S、2205等;表面處理:洗光、鍍鋅、發黑、達克羅等;等級: 4.8級、6.8級、8.8級、A2-70、A4-70、A4-80、B8、B8M等
