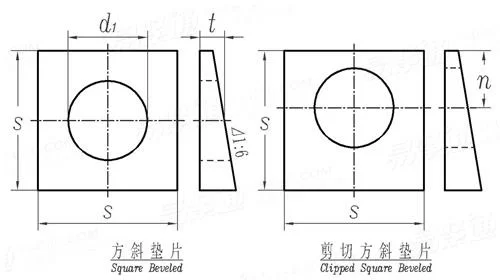

淬硬鋼工字鋼用方斜墊圈 [Table 5] (ASTM F 436) ASME B 18.2.6 - 2010

選擇規格尺寸 點擊↓

1/2

5/8

3/4

7/8

1

1-1/8

1-1/4

1-3/8

1-1/2

ASME B 18.2.6 - 2010 淬硬鋼工字鋼用方斜墊圈 [Table 5] (ASTM F 436)

尺寸單位: inch
美标ASME B18.2.6 - 2010 ASME18.2.6 18.2.6A 淬硬鋼工字鋼用方斜墊圈 [Table 5] (ASTM F 436)
ASME B 18.2.6 - 2010 淬硬鋼工字鋼用方斜墊圈 [Table 5] (ASTM F 436)
掃一掃分享
規格
1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d1 最小值
最大值
s
t
n
0.531 0.688 0.813 0.938 1.125 1.25 1.375 1.5 1.625
0.563 0.72 0.845 0.97 1.188 1.313 1.438 1.563 1.688
1.75 1.75 1.75 1.75 1.75 2.25 2.25 2.25 2.25
0.313 0.313 0.313 0.313 0.313 0.313 0.313 0.313 0.313
0.438 0.547 0.656 0.766 0.875 0.984 1.094 1.203 1.313
①,材料和性能應符合ASTM F 436規定的要求。
