橢圓頭半空心鉚釘 Table 12 SAE J 492 - 1968

選擇規格尺寸 點擊↓

1/16

5/64

3/32

7/64

1/8

9/64

3/16

7/32

1/4

5/16

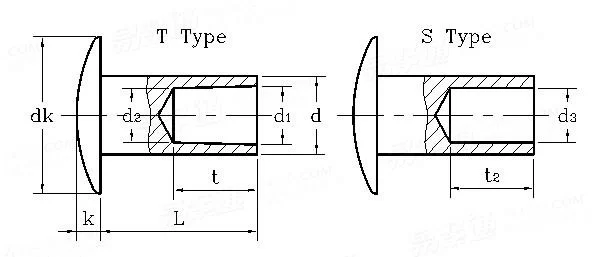

SAE J 492 - 1968 橢圓頭半空心鉚釘 Table 12

尺寸單位: inch
美标SAE J492 - 1968 SAE492 492SAE 橢圓頭半空心鉚釘 Table 12
SAE J 492 - 1968 橢圓頭半空心鉚釘 Table 12
掃一掃分享
單重計算 公差
螺紋規格
d
1/16 5/64 3/32 7/64 1/8 9/64 3/16 7/32 1/4 5/16
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
d1 T型 最大值
最小值
d2 T型 最小值
t T型 最小值
d3 S型 最大值
最小值
t2 S型 最大值
最小值
0.061 0.075 0.089 0.099 0.123 0.146 0.188 0.217 0.252 0.310
0.058 0.072 0.085 0.095 0.118 0.141 0.182 0.210 0.244 0.302
0.114 0.133 0.152 0.192 0.223 0.239 0.318 0.444 0.507 0.570
0.104 0.123 0.142 0.182 0.213 0.229 0.306 0.430 0.493 0.554
0.020 0.023 0.026 0.032 0.038 0.045 0.065 0.075 0.085 0.100
0.014 0.017 0.020 0.026 0.030 0.035 0.055 0.061 0.071 0.086
0.046 0.053 0.069 0.076 0.095 0.112 0.145 0.166 0.191 0.235
0.042 0.047 0.065 0.072 0.091 0.106 0.139 0.150 0.181 0.225
0.036 0.040 0.057 0.063 0.079 0.091 0.120 0.136 0.155 0.201
0.042 0.053 0.057 0.065 0.082 0.104 0.135 0.151 0.163 0.214
0.044 0.051 0.068 0.076 0.090 0.107 0.141 0.163 0.184 0.219
0.039 0.045 0.062 0.070 0.084 0.100 0.134 0.155 0.176 0.211
0.057 0.068 0.072 0.088 0.104 0.135 0.166 0.198 0.229 0.260
0.042 0.053 0.057 0.073 0.089 0.120 0.151 0.183 0.214 0.245
