雙頭螺柱 bm=1.5d [兩端粗牙] Q 126

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸為非優選

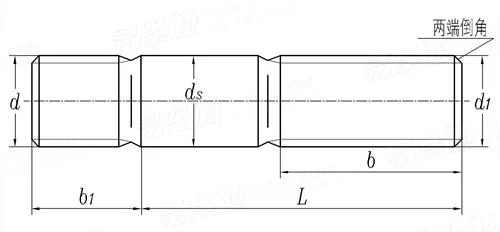

Q  126 雙頭螺柱 bm=1.5d [兩端粗牙]

尺寸單位: mm
汽标代号Q 126 Q126 126Q 雙頭螺柱 bm=1.5d [兩端粗牙]
汽标代号Q 126 Q126 126Q 雙頭螺柱 bm=1.5d [兩端粗牙]
Q  126 雙頭螺柱 bm=1.5d [兩端粗牙]
掃一掃分享
公稱長度L 注:選擇後獲得 螺紋長度
螺紋規格
d
M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P d=d1
b1 公稱
最大值
最小值
ds 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
8 10 12 15 18 21 24 27 30 33 36
8.75 10.75 12.9 15.9 18.9 22.05 25.05 28.05 31.05 34.25 37.25
7.25 9.25 11.1 14.1 17.1 19.95 22.95 25.95 28.95 32.75 34.75
5 6 8 10 12 14 16 18 20 22 24
4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48
螺紋長度b
- - - - - - - - - - -
①,當b-b1≤5mm時,旋螺母一段應制成倒圓端,或在端面中心制出凹點。

技術條件和引用标準

材料
螺紋 公差
标準
預塗膠
機械性能 等級
标準
公差 產品等級
标準
表面處理 種類
标準
表面缺陷
驗收及包裝
6g
GB/T 196、GB/T 197
鎖固膠S(d端)
QC/T 597
5.8、8.8、10.9
GB/T 3098.1
B
GB/T 3103.1
① 防蝕磷化;② 鍍鋅鈍化;③ 非電解鋅片塗層
QC/T 625
GB/T 5779.1
GB/T 90.1、GB/T 90.2
