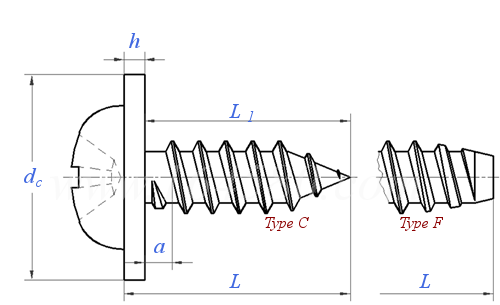

自攻釘與墊圈組合件 DIN 6901 - 1990

選擇規格尺寸點擊↓

ST2.9

ST3.5

(ST3.9)

ST4.2

ST4.8

ST5.5

ST6.3

(ST8)

括号内尺寸為非優選

尺寸單位: mm

德标DIN 6901 - 1990 DIN6901 6901DIN 自攻釘與墊圈組合件

模型下載替

掃一掃分享

公差

螺紋規格
d

ST2.9

ST3.5

(ST3.9)

ST4.2

ST4.8

ST5.5

ST6.3

(ST8)

L₁	最小值
a	最大值
h	DIN 6903	A型
d_c	DIN 6903	A型
h	DIN 6903	B型
d_c	DIN 6903	B型

5.5	8.5	8.5	8.5	11.4	11.4	11.4	14
1.1	1.3	1.3	1.4	1.6	1.8	1.8	2.1
1	1	1	1	1	1.6	1.6	1.6
7	8	9	9	10	12	14	16
1	1	1	1	1.6	1.6	1.6	2
9	11	12	12	15	15	18	24

替代列表

DIN 6901 - 1990 DIN EN ISO 10510(S2) - 2011

DIN 6901 - 1990 DIN EN ISO 10510(S1) - 2011

DIN 6901 - 1990 DIN EN ISO 10510S3 - 2011

等效标準

國标 GB	國際 ISO	德标 DIN
GB /T 9074.18(S2)	ISO 10510(S2)	DIN EN ISO 10510(S2)

國标 GB	國際 ISO	德标 DIN
GB /T 9074.18(S1)	ISO 10510(S1)	DIN EN ISO 10510(S1)

國标 GB	國際 ISO	德标 DIN
GB /T 9074.18(S3)	ISO 10510(S3)	DIN EN ISO 10510(S3)

以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

類似标準及供貨信息

1	[國标] GB /T 9074.18 (S2) - 2017	十字槽盤頭自攻螺釘和平墊組合 Cross Recessed Pan Head Tapping Screws And Plain Washer Assemblies 供應商(1)
2	[國标] GB /T 9074.18 (S2) - 2002	十字槽盤頭自攻螺釘和平墊組合 Cross Recessed Pan Head Tapping Screws And Plain Washer Assemblies 供應商(1)
3	[國标] GB /T 9074.18 (S2) - 1988	十字槽盤頭自攻螺釘和平墊組合 Cross recessed pan head tapping screws and plain washer assemblies 供應商(1)
4	[國标] GB 9074.19 - 1988	十字槽盤頭自攻螺釘和大墊圈組合件 Cross Recessed Pan Head Tapping Screw And Large Plain Washer Assemblies 供應商(1)
5	[國标] GB /T 9074.18 (S3) - 2017	開槽盤頭自攻螺釘和平墊組合 Slotted pan head tapping screws and plain washer assemblies
6	[國标] GB /T 9074.18 (S3) - 2002	開槽盤頭自攻螺釘和平墊組合 Slotted pan head tapping screws and plain washer assemblies
7	[國際] ISO 10510 (S2) - 2011	十字槽盤頭自攻螺釘和平墊組合 Cross Recessed Pan Head Tapping Screw With Plain Washers 供應商(1)
8	[國際] ISO 10510 (S2) - 1999	十字槽盤頭自攻螺釘和平墊組合 Cross Recessed Pan Head Tapping Screw And Plain Washer Assmblies 供應商(1)
9	[國際] ISO 10510 (S3) - 2011	開槽盤頭自攻螺釘和平墊組合 Slotted Pan Head Tapping Screws With Plain Washer
10	[日标] JIS B 1129 - 1999	十字槽盤頭自攻螺釘和平墊組合 Cross recessed tapping screw and plain washer assmblies
11	[汽标代号] Q 220	十字槽盤頭自攻釘與平墊組合 Cross recessed pan head tapping screws and plain washers assemblies 供應商(1)
12	[汽标代号] Q 220B	十字槽盤頭自攻螺釘和平墊組合 Cross recessed pan head tapping screws and plain washer assemblies 供應商(1)
13	[汽标代号] Q 221	十字槽盤頭自攻螺釘與大平墊組合 Cross recessed pan head tapping screws and large plain washers assemblies 供應商(2)
14	[汽标代号] Q 221B	十字槽盤頭自攻螺釘和大平墊組合 Cross recessed pan head tapping screws and large plain washer assemblies 供應商(2)
15	[美标] ASME/ANSI B 18.13.1M - 2011	米制開槽盤頭自攻螺釘和彈墊組合 SEMS [Table 2] Metric Slotted Pan Head Tapping Screw and Spring Washer Assemblies-SEMS (Screws Having Tapping Screw Thread Diameter)
16	[法國] NF E 25-523 - 1999	十字槽盤頭自攻螺釘和平墊組合 Cross Recessed Pan Head Tapping Screw And Washers Assemblies With Plain Washers
17	[原電子工業部] SJ 2839 - 1987	十字槽圓頭自攻釘和外齒鎖緊墊圈組合 Cross Recessed Round Head Tapping Screws with Lock Washers External Teeth Assembly 供應商(1)
18	[原電子工業部] SJ 2838 - 1987	十字槽大球面頭自攻螺釘和平墊圈組合
19	[德标] DIN EN ISO 10510 (S2) - 2011	十字槽盤頭自攻釘與墊圈組合件 Cross-recessed Pan Head Tapping Screws and Washer Assemblies with Plain Washers
20	[德标] DIN EN ISO 10510 (S3) - 2011	開槽盤頭自攻螺釘和平墊組合 Slotted Pan Head Tapping Screws With Plain Washer
21	[美标] ASME B 18.13 - 2017	開槽盤頭自攻螺釘和彈墊組合SEMS [Table 3] Slotted Pan Head Tapping Screw and Spring Washer Assemblies-SEMS (Type B Tapping Screw Thread Diameter)

注：技術數據僅供參考，以官方原件為準！
