滾花通孔中間帶槽鑲入螺母 帶密封墊 - F型 DIN 16903 (F) - 1974

選擇規格尺寸 點擊↓

M2

M2.5

M3

(M3.5)

M4

M5

M6

括号内尺寸為非優選

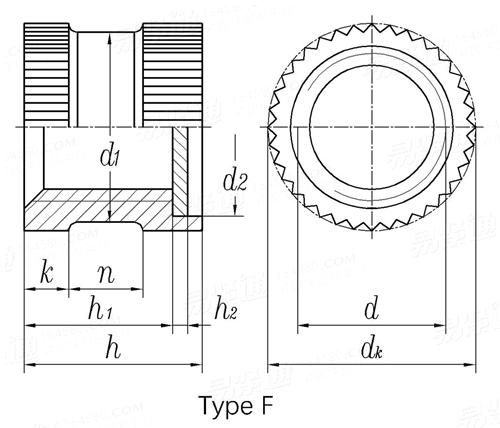

DIN  16903 (F) - 1974 滾花通孔中間帶槽鑲入螺母 帶密封墊 - F型

尺寸單位: mm
德标DIN 16903 (F) - 1974 DIN16903 16903DIN 滾花通孔中間帶槽鑲入螺母 帶密封墊 - F型
DIN  16903 (F) - 1974 滾花通孔中間帶槽鑲入螺母 帶密封墊 - F型
掃一掃分享
螺紋規格
d
M2 M2.5 M3 (M3.5) M4 M5 M6
k
n
h2
d1 (h12)
dk (滾花前)
d2 (D11)
h1 (h14)
h (h12)
1 1 1.2 1.4 1.4 1.5 1.8
1.2 1.5 1.5 1.8 2.2 2.5 3.2
0.32 0.32 0.32 0.5 0.5 0.5 0.5
3.2 3.4 3.8 4.5 5 6.4 7.4
3.5 3.8 4.2 5 5.5 7 8
2.6 2.8 3.2 3.8 4.5 6 7
2.3 2.6 3 3.5 4 5 6
3.1 3.4 3.8 4.5 5 6 7
