建築機械與設備 高強度六角頭法蘭面螺栓 JG /T 5057.7 - 1995

選擇規格尺寸 點擊↓

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

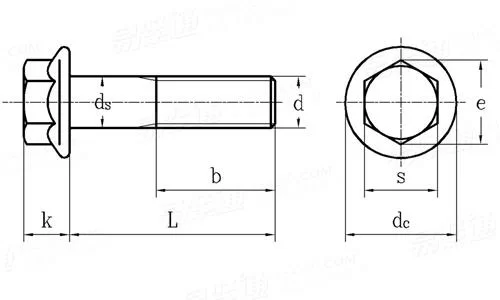

JG /T 5057.7 - 1995 建築機械與設備 高強度六角頭法蘭面螺栓

尺寸單位: mm
建築JG /T5057.7 - 1995 JG5057.7 5057.7JG 建築機械與設備 高強度六角頭法蘭面螺栓
JG /T 5057.7 - 1995 建築機械與設備 高強度六角頭法蘭面螺栓
掃一掃分享
公稱長度L
螺紋規格
d
M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42
P 螺距
dc 最大值
ds 最大值
最小值
e 最小值
k 最大值
s 最大值
最小值
1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5
26.6 30.5 35 39 43 47 51 57 63 70 77 83 90
12 14 16 18 20 22 24 27 30 33 36 39 42
11.73 13.73 15.73 17.73 19.67 21.67 23.67 26.67 29.67 32.61 35.61 38.61 41.61
19.68 22.58 25.94 29.56 32.6 37.29 39.55 45.2 50.85 55.37 60.79 66.44 70.02
10.4 12.4 14.1 15.9 17.7 19.5 21.4 24.1 26 29.5 31.7 33.5 37.4
18 21 24 27 30 34 36 41 46 50 55 60 65
17.57 20.16 23.16 26.16 29.16 33 35 40 45 49 53.8 58.8 63.8
b(參考值)
- - - - - - - - - - - - -
①,引用标準:
GB 2 緊固件 外螺紋零件的末端
GB 1237 緊固件的标記方法
GB 1238 金屬鍍層及化學處理表示方法
GB 5789 六角法蘭面螺栓 加大系列 B級
技術要求、試驗方法、檢驗規則、标志與包裝應符合JG/T 5057. 40 的規定。
