英制十字槽半沉頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 3] BS 450 - 1958

選擇規格尺寸 點擊↓

1/8

3/16

1/4

5/16

3/8

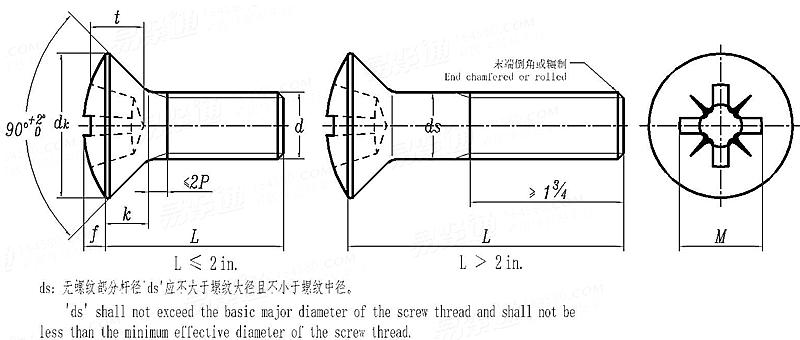

BS  450 - 1958 英制十字槽半沉頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 3]

尺寸單位: inch
英标BS 450 - 1958 BS450 450BS 英制十字槽半沉頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 3]
英标BS 450 - 1958 BS450 450BS 英制十字槽半沉頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 3]
BS  450 - 1958 英制十字槽半沉頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 3]
掃一掃分享
螺紋尺寸
d
1/8 3/16 1/4 5/16 3/8
d
PP 牙數/英寸 B.S.W.
B.S.F.
dk 理論值
最大值
最小值
k 最大值
f 公稱
槽号
M 公稱
t 最大值
最小值
0.1250 0.1875 0.2500 0.3125 0.3750
40 24 20 18 16
/ 32 26 22 20
0.237 0.356 0.475 0.594 0.712
0.219 0.328 0.438 0.547 0.656
0.201 0.307 0.412 0.518 0.624
0.056 0.084 0.113 0.141 0.169
0.026 0.040 0.051 0.068 0.080
1 2 3 4 4
0.123 0.197 0.275 0.341 0.394
0.092 0.137 0.169 0.199 0.254
0.076 0.119 0.151 0.181 0.236
