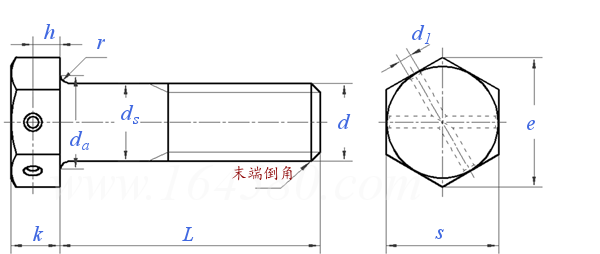

六角頭頭部帶孔螺栓 QJ 2365 - 1992

選擇規格尺寸點擊↓

M10

M12

尺寸單位: mm

航天QJ 2365 - 1992 QJ2365 2365QJ 六角頭頭部帶孔螺栓

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋規格
d

M10

M12

P	螺距	粗牙
		細牙
s	最大值
	最小值
k	公稱
	最大值
	最小值
d_s	最大值
	最小值
d₁	最小值=公稱
	最大值
h	≈
r	最小值
e	最小值
d_a	最大值

0.8	1	1.25	1.5	-
-	-	-	-	1.5
8	10	13	16	18
7.78	9.78	12.73	15.73	17.73
3.5	4	5.3	6.4	7.5
3.65	4.15	5.45	6.58	7.68
3.35	3.85	5.15	6.22	7.32
5	6	8	10	12
4.82	5.82	7.78	9.78	11.73
1.2	1.6	2	2.5	3.2
1.45	1.85	2.25	2.75	3.5
1.7	2	2.6	3.2	3.7
0.2	0.25	0.4	0.4	0.6
8.79	11.05	14.38	17.77	20.03
5.7	6.8	9.2	11.2	14.2

螺紋長度b

①,b值：帶“ * ”記号，螺杆上全部制出螺紋，此時最末一扣完整螺紋至支承面的距離應不大于3倍螺距。

技術條件和引用标準

材料
d
熱處理
表面處理
其他技術要求

LY11-CZ	LY8	LD10-CS	HPb59-1、H62
M5~M12	M5~M12	M6~M12	M5~M12
-	σ_b ≥ 375MPa	-	-
陽極化			鈍化
QJ 2397.1

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

類似标準及供貨信息

1	[國标] GB /T 32.1 - 2020	六角頭頭部帶孔螺栓 Hexagon Bolts With Wire Holes On Head 供應商(8)
2	[國标] GB /T 32.3 - 2020	六角頭頭部帶孔螺栓細牙 Hexagon Bolts With Wire Holes On Head - Fine Pitch Thread 供應商(1)
3	[國标] GB 32.1 - 1988	六角頭頭部帶孔螺栓 A和B級 Hexagon Bolts With Wire Hole On Head-Product Grade A and B 供應商(8)
4	[國标] GB 32.2 - 1988	細杆 B級六角頭頭部帶孔螺栓 Hexagon Bolts With Wire Holes On Head - Reduced Shank - Product Grade B 供應商(1)
5	[國标] GB 32.3 - 1988	六角頭頭部帶孔螺栓細牙 A和B級 Hexagon Bolts With Wire Holes On Head-fine Pitch Thread-product Grade A And B 供應商(1)
6	[國标] GB 25 - 1976	小六角頭部帶孔螺栓 Bolts, Small Hexagon Head With Holes Through The Head 供應商(1)
7	[國标] GB 26 - 1976	小六角頭頭部帶孔導頸螺栓 Bolts, Small Hexagon Head With Fit Neck And Holes Through The Head
8	[汽标代号] Q 170	六角頭頭部帶孔螺栓 Hexagon bolts with wire holes on head
9	[汽标代号] Q 170B	六角頭頭部帶孔螺栓 [粗牙普通螺紋] Hexagon bolts with wire hole on head
10	[汽标代号] Q 171	細牙六角頭頭部帶孔螺栓 Hexagon bolts with wire holes on head
11	[汽标代号] Q 171B	六角頭頭部帶孔螺栓 [細牙普通螺紋] Hexagon bolts with wire hole on head
12	[汽标代号] Q 171C	六角頭頭部帶孔螺栓 [較細牙普通螺紋] Hexagon bolts with wire hole on head
13	[歐标] EN 2887 - 1995	航空航天; 鈍化耐腐蝕鋼, 六角頭全螺紋螺栓, 等級: 600MPa (環境溫度)/425℃ Aerospace series - Bolts, normal hexagonal head, threaded to head, in corrosion resisting steel, passivated - Classification: 600 MPa (at ambient temperature)/425 °C
14	[鐵道部] TB /T 1479 - 1991	軌道車輛車軸軸端螺栓
15	[俄标] GOST 7798 - 1970	六角頭頭部帶孔螺栓 Hexagon bolts with wire holes on head
16	[俄标] GOST 7805 (-3) - 1970	六角頭頭部帶孔螺栓 3型 Hexagon Bolts With Wire Holes On Head, product grade A, Type 3
17	[美國航空航天] NAS NAM 51474 (DS 51474) - 2011	米制六角頭全螺紋螺釘 Screw, cap, hex head, fully threaded, metric
18	[中國兵器工業總公司部标準] WJ 2215 - 1994	六角頭頭部帶孔全螺紋螺栓 Hexagon Bolts With Wire Holes On Head - Full Thread
