米制内六角柱端緊定螺釘 [Table 5] AS /NZS 1421 - 1996

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

M16

M20

M24

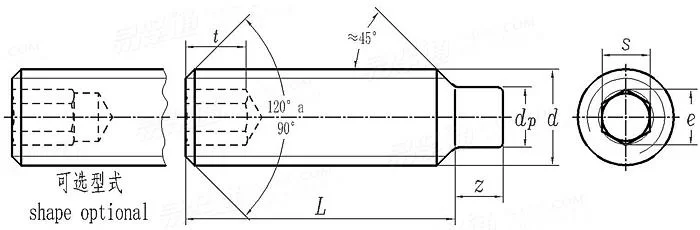

AS /NZS 1421 - 1996 米制内六角柱端緊定螺釘 [Table 5]

尺寸單位: mm
澳标AS /NZS1421 - 1996 AS1421 1421AS 米制内六角柱端緊定螺釘 [Table 5]
AS /NZS 1421 - 1996 米制内六角柱端緊定螺釘 [Table 5]
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋規格
d
M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
s 公稱
最大值
最小值
e 最小值
dp 最大值
最小值
z 長的 最大值
最小值
短的 最大值
最小值
L 長螺釘 最小值
L 短螺釘 最大值
t 長螺釘 最小值
t 短螺釘 最小值
0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10 12
0.724 0.902 1.295 1.545 2.045 2.56 3.08 4.095 5.095 6.095 8.115 10.115 12.142
0.711 0.889 1.27 1.52 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032
0.803 1.003 1.427 1.73 2.3 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72
0.8 1 1.5 2 2.5 3.5 4 5.5 7 8.5 12 15 18
0.55 0.75 1.25 1.75 2.25 3.2 3.7 5.2 6.64 8.14 11.57 14.57 17.57
1.05 1.25 1.5 1.75 2.25 2.75 3.25 4.36 5.3 6.3 8.36 10.36 12.43
0.8 1 1.25 1.5 2 2.5 3 4 5 6 8 10 12
0.65 0.75 0.88 1 1.25 1.5 1.75 2.25 2.75 3.25 4.3 5.3 6.3
0.4 0.5 0.63 0.75 1 1.25 1.5 2 2.5 3 4 5 6
3 4 5 6 8 8 10 12 16 20 25 30 35
2.5 3 4 5 6 6 8 10 12 16 20 25 30
1.5 1.7 2 2 2.5 3 3.5 5 6 8 10 12 15
0.7 0.8 1.2 1.2 1.5 2 2 3 4 4.8 6.4 8 10
千件鋼制重≈kg
- - - - - - - - - - - - -
螺紋長度b
- - - - - - - - - - - - -
