六角開槽螺母 JIS B 1170 - 1994

選擇規格尺寸 點擊↓

M4

(M4.5)

M5

M6

(M7)

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

M56

(M60)

M64

(M68)

M72

(M76)

M80

(M85)

M90

(M95)

M100

括号内尺寸為非優選

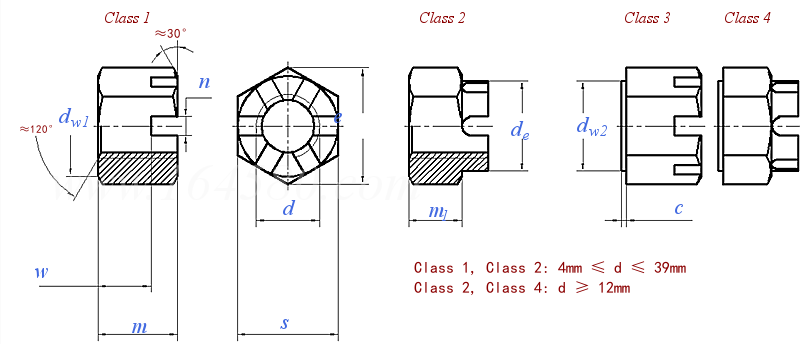

JIS B 1170 - 1994 六角開槽螺母

尺寸單位: mm
日标JIS B1170 - 1994 JIS1170 1170JIS 六角開槽螺母
日标JIS B1170 - 1994 JIS1170 1170JIS 六角開槽螺母
日标JIS B1170 - 1994 JIS1170 1170JIS 六角開槽螺母
日标JIS B1170 - 1994 JIS1170 1170JIS 六角開槽螺母
JIS B 1170 - 1994 六角開槽螺母
掃一掃分享
螺紋尺寸
d
M4 (M4.5) M5 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20
P 螺距 粗牙
細牙
類型 高型 1型和3型
2型和4型
低型 1型和3型
2型和4型
m 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
w 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
s 最大值=公稱
最小值(精制)
最小值(粗制)
n 最小值=公稱
最大值(精制)
最大值(粗制)
m1 高型
低型
e
dw1
dw2 最小值
c
開槽數量
0.7 0.75 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5
- - - - - 1 1.25 1.25 1.5 1.5 1.5 1.5
- - - - - - -
- - - - - -
- - - - - - - -
5 6 6 7.5 8 9.5 12 15 16 19 21 22
4.7 5.7 5.7 7.14 7.64 9.14 11.57 14.57 15.57 18.48 20.48 21.48
4.52 5.52 5.52 6.92 7.42 8.92 11.3 14.3 15.3 18.16 20.16 21.16
- - - - - - 8 10 11 13 13 13
- - - - - - 7.64 9.64 10.57 12.57 12.57 12.57
- - - - - - 7.42 9.42 10.3 12.3 12.3 12.3
3.2 4 4 5 5.5 6.5 8 10 11 13 15 16
2.9 3.7 3.7 4.7 5.2 6.14 7.64 9.64 10.57 12.57 14.57 15.57
2.72 3.52 3.52 4.52 5.02 5.92 7.42 9.42 10.3 12.3 14.3 15.3
- - - - - - 4.5 6 7 8 8 8
- - - - - - 4.2 5.7 6.64 7.64 7.64 7.64
- - - - - - 4.02 5.52 6.42 7.42 7.42 7.42
7 8 8 10 11 13 17 19 22 24 27 30
6.8 7.8 7.8 9.8 10.75 12.75 16.75 18.65 21.65 23.65 26.65 29.65
6.4 7.4 7.4 9.4 10.3 12.3 16.3 18.2 21.2 23.2 26.2 29.2
1.2 1.2 1.4 2 2 2.5 2.8 3.5 3.5 4.5 4.5 4.5
1.45 1.45 1.65 2.25 2.25 2.75 3.05 3.8 3.8 4.8 4.8 4.8
1.5 1.5 1.7 2.3 2.3 2.8 3.1 3.9 3.9 4.9 4.9 4.9
- - - - - - - 10 11 13 15 16
- - - - - - - - 7 8 8 8
8.1 9.2 9.2 11.5 12.7 15 19.6 21.9 25.4 27.7 31.2 34.6
6.8 7.8 7.8 9.8 10.8 12.5 16.5 18 21 23 26 29
- - 7.2 9 10 11.7 15.8 17.6 20.4 22.3 25.6 28.5
- - 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6
6 6 6 6 6 6 6 6 6 6 6 6
螺紋尺寸
d
(M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56
P 螺距 粗牙
細牙
類型 高型 1型和3型
2型和4型
低型 1型和3型
2型和4型
m 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
w 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
s 最大值=公稱
最小值(精制)
最小值(粗制)
n 最小值=公稱
最大值(精制)
最大值(粗制)
m1 高型
低型
e
dw1
dw2 最小值
c
開槽數量
2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5
1.5 2 2 2 2 3 3 - - - - -
- - - - -
- - - - -
26 27 30 33 35 38 40 46 48 50 54 57
25.48 26.48 29.48 32.38 34.38 37.38 39.38 45.38 47.38 49.38 53.26 56.26
25.16 26.16 29.16 32 34 37 39 45 47 49 52.8 55.8
13 14 16 18 20 21 23 25 27 29 31 34
12.57 13.57 15.57 17.57 19.48 20.48 22.48 24.48 26.48 28.48 30.38 33.38
12.3 13.3 15.3 17.3 19.16 20.16 22.16 24.16 26.16 28.16 30 33
18 19 22 24 26 29 31 34 36 38 42 45
17.57 18.48 21.48 23.48 25.48 28.48 30.38 33.38 35.38 37.38 41.38 44.38
17.3 18.16 21.16 23.16 25.16 28.16 30 33 35 37 41 44
8 9 10 11 13 14 15 16 18 20 21 23
7.64 8.64 9.64 10.57 12.57 13.57 14.57 15.57 17.57 19.48 20.48 22.48
7.42 8.42 9.42 10.3 12.3 13.3 14.3 15.3 17.3 19.19 20.19 22.19
32 36 41 46 50 55 60 65 70 75 80 85
31.6 35.6 40.6 45.6 49.6 54.55 59.55 64.55 69.55 74.55 79.55 84.45
31 35 40 45 49 53.8 58.8 63.8 68.8 73.8 78.8 83.6
5.5 5.5 5.5 7 7 7 7 9 9 9 9 9
5.8 5.8 5.8 7.4 7.4 7.4 7.4 9.4 9.4 9.4 9.4 9.4
5.9 5.9 5.9 7.5 7.5 7.5 7.5 9.5 9.5 9.5 9.5 9.5
18 19 22 24 26 29 31 34 36 38 42 45
8 9 10 11 13 14 15 16 18 20 21 23
37 41.6 47.3 53.1 57.7 63.5 69.3 75 80.8 86.5 92.4 98.1
31 34 39 44 48 53 57 62 67 72 77 82
30.4 34.2 - - - - - - - - - -
0.6 0.6 - - - - - - - - - -
6 6 6 6 6 6 6 8 8 8 8 8
螺紋尺寸
d
(M60) M64 (M68) M72 (M76) M80 (M85) M90 (M95) M100
P 螺距 粗牙
細牙
類型 高型 1型和3型
2型和4型
低型 1型和3型
2型和4型
m 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
w 高型 最大值=公稱
最小值(精制)
最小值(粗制)
低型 最大值=公稱
最小值(精制)
最小值(粗制)
s 最大值=公稱
最小值(精制)
最小值(粗制)
n 最小值=公稱
最大值(精制)
最大值(粗制)
m1 高型
低型
e
dw1
dw2 最小值
c
開槽數量
5.5 6 6 - - - - - - -
- - - 6 6 6 6 6 6 6
- - - - - - - - - -
- - - - - - - - - -
63 66 69 73 76 79 88 92 96 100
62.26 65.26 68.26 72.26 75.26 78.26 87.13 91.13 95.13 99.13
61.8 64.8 67.8 71.8 74.8 77.8 86.6 90.6 94.6 98.6
36 38 40 42 46 48 50 54 57 60
35.38 37.38 39.38 41.38 45.38 47.38 49.38 53.26 56.26 59.26
35 37 39 41 45 47 49 52.8 55.8 58.8
48 51 54 58 61 64 68 72 76 80
47.38 50.26 53.26 57.26 60.26 63.26 67.26 71.26 75.26 79.26
47 49.8 52.8 56.8 59.8 62.8 66.8 70.8 74.8 78.8
23 25 27 28 32 34 34 38 41 44
22.48 24.48 26.48 27.48 31.38 33.38 33.38 37.38 40.38 43.38
22.19 24.19 26.19 27.19 31 33 33 37 40 43
90 95 100 105 110 115 120 130 135 145
89.45 94.45 99.45 104.45 109.45 114.45 119.45 129.35 134.35 144.35
88.6 93.6 98.6 103.6 108.6 113.6 118.6 128.6 133.4 143.4
11 11 11 11 11 11 14 14 14 14
11.4 11.4 11.4 11.4 11.4 11.4 14.4 14.4 14.4 14.4
11.5 11.5 11.5 11.5 11.5 11.5 14.5 14.5 14.5 14.5
48 51 54 58 61 64 68 72 76 80
23 25 27 28 32 34 34 38 41 44
104 110 115 121 127 133 139 150 156 167
87 92 97 102 107 112 116 126 131 141
- - - - - - - - - -
- - - - - - - - - -
8 8 8 10 10 10 10 10 10 10
①,槽底允許制成平底或圓底
