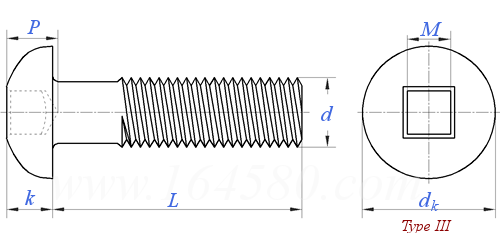

方槽圓頭螺釘 ASME B 18.6.3 (T36-III) - 2013

選擇規格尺寸點擊↓

10#

12#

14#

1/4

16#

18#

5/16

20#

24#

3/8

尺寸單位: inch

美标ASME B18.6.3 (T36-III) - 2013 ASME18.6 方槽圓頭螺釘

模型下載

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

螺紋尺寸
d

10#

12#

d
PP
槽号
M	參考值
P	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.0990	0.1120	0.1250	0.1380	0.1510	0.1640	0.1900	0.2160
48	40	40	32	/	32	24	24
0	0	1R	1R	1R	2R	2R	3R
0.070	0.070	0.091	0.091	0.091	0.112	0.112	0.133
0.038	0.038	0.065	0.065	0.065	0.075	0.075	0.095
0.028	0.028	0.050	0.050	0.050	0.060	0.060	0.080
0.187	0.211	0.236	0.260	0.285	0.309	0.359	0.408
0.169	0.193	0.217	0.240	0.264	0.287	0.334	0.382
0.078	0.086	0.095	0.103	0.111	0.120	0.137	0.153
0.067	0.075	0.083	0.091	0.099	0.107	0.123	0.139

螺紋尺寸
d

14#

1/4

16#

18#

5/16

20#

24#

3/8

d
PP
槽号
M	參考值
P	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.2420	0.2500	0.2680	0.2940	0.3125	0.3200	0.3720	0.3750
/	20	/	/	18	/	/	16
3R	3R	3R	4R	4R	4R	4R	4R
0.133	0.133	0.133	0.191	0.191	0.191	0.191	0.191
0.095	0.095	0.095	0.100	0.100	0.100	0.100	0.100
0.080	0.080	0.080	0.085	0.085	0.085	0.085	0.085
0.457	0.472	0.506	0.555	0.590	0.604	0.702	0.708
0.429	0.443	0.476	0.523	0.557	0.570	0.664	0.670
0.170	0.175	0.187	0.204	0.216	0.220	0.254	0.256
0.155	0.160	0.171	0.187	0.198	0.203	0.235	0.237

①,若以小數規定公稱直徑，應省略小數前和小數點後第四位的零。
②,表中槽号“R”表示正常插入深度。
③,螺釘凹槽内壁略帶錐度，以保證插入深量規與有鍍層螺釘凹槽的配合。為使插入深測量深度适用于有塗鍍層的螺釘，制造者在镦頭時應為其留出必要的加工餘量。
④,尺寸7、14、16、18、20和24僅适用于自攻螺釘。
