法蘭用帶耳墊圈 FZ/T 92049 - 1995

選擇規格尺寸 點擊↓

10

15

20

25

32

40

50

65

80

100

125

150

175

200

225

250

300

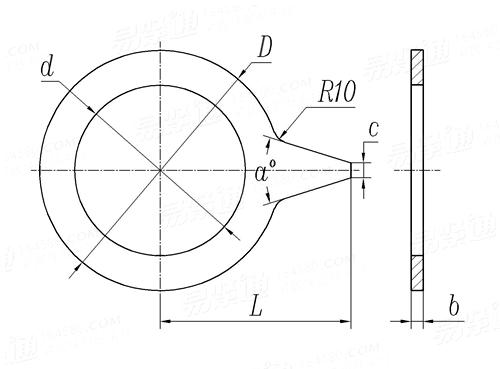

 FZ/T 92049 - 1995 法蘭用帶耳墊圈

尺寸單位: mm
 FZ/T 92049 - 1995 OthersFZ/T 92049 FZ/T 法蘭用帶耳墊圈
 FZ/T 92049 - 1995 法蘭用帶耳墊圈
掃一掃分享
公稱通徑
10 15 20 25 32 40 50 65 80
d 内徑
D 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
L 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
c 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
a 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
b 厚度
18 22 28 34 43 48 61 76 90
38 43 53 63 76 86 96 116 132
46 51 61 71 82 92 107 127 142
50 55 65 70 80 85 90 100 115
60 65 70 75 85 90 100 110 118
6 6 6 6 8 8 8 10 10
6 6 6 8 8 8 10 10 10
30° 30° 30° 30° 30° 35° 35° 35° 35°
30° 30° 30° 30° 35° 35° 35° 35° 35°
1 1 1 1 1 1.5 1.5 1.5 1.5
公稱通徑
100 125 150 175 200 225 250 300
d 内徑
D 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
L 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
c 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
a 公稱壓力PN≤0.6MPa
公稱壓力PN=1和1.6MPa
b 厚度
115 142 166 194 219 245 273 325
152 182 207 237 262 287 317 372
162 192 217 247 272 302 327 377(385)<sup>①</sup>
125 140 155 170 182 195 210 245
128 143 160 180 193 208 228 255
10 10 10 10 12 12 12 12
10 10 10 10 12 12 12 12
35° 35° 35° 35° 35° 35° 35° 35°
35° 35° 35° 35° 35° 35° 35° 35°
1.5 1.5 1.5 2 2 2 2 2
①,377 mm 用于公祚壓力PN=1.0 MPa,385 mm 用于公稱壓力PN=1.6 MPa.
