半圓頭螺釘 開槽 GJB 3372 (/25~/31) - 1998

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

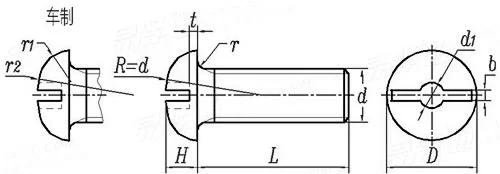

GJB 3372 (/25~/31) - 1998 半圓頭螺釘 開槽

尺寸單位: mm
軍标GJB 3372 (/25~/31) - 1998 GJB3372 3372 半圓頭螺釘 開槽
GJB 3372 (/25~/31) - 1998 半圓頭螺釘 開槽
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
螺紋尺寸
d
M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
H 最大值=公稱
最小值
D 最大值=公稱
最小值
r ±0.2
r1 參考
r2 參考
b 最小值=公稱
最大值
t 最大值=公稱
最小值
d1
1.4 1.5 1.6 1.8 2.4 3 3.5 5 6
1.15 1.25 1.35 1.55 2.15 2.75 3.2 4.7 5.7
3.5 4 4.5 5 7 9 10 14 17
3.2 3.7 4.2 4.7 6.64 8.64 9.64 13.57 16.57
0.3 0.3 0.3 0.3 0.5 0.5 0.5 0.8 0.8
1.4 1.5 1.6 1.8 2.4 3 3.5 5 6
2.8 3 3.8 4 6 9 11 16 18
0.4 0.5 0.6 0.8 1 1.2 1.5 1.5 2
0.5 0.6 0.7 0.9 1.1 1.3 1.6 1.6 2.1
0.5 0.5 0.5 0.5 0.8 1 1.5 1.5 1.5
0.25 0.25 0.25 0.25 0.55 0.75 1.25 1.25 1.25
0.8 1 1.4 1.5 1.8 2.2 2.5 2.5 3
千件鋼制重≈kg
- - - - - - - - -
①,d≤M3時，r不大于0.3mm。
②,鋁合金制螺釘理論質量，表中的鋼螺釘理論質量乘以修正系數0.356。黃銅制螺釘理論質量，乘以修正系數1.1。

技術條件和引用标準

标準
GJB 3372/25
GJB 3372/26
GJB 3372/27
GJB 3372/28
GJB 3372/29
GJB 3372/30
GJB 3372/31
限用直徑/mm 材料 熱處理MPa /
表面處理		 标記示例：d=M6、L=36mm
1.6～10 ML25 鍍鋅鈍化 GJB 3372/25 M6×36
4～10 30CrMnSiA σb=1100~1280MPa
d≤M8 鍍鋅鈍化，d=M10 鍍镉鈍化		 GJB 3372/26 M6×36
1.6～10 1Cr17Ni2 d≥M4 σb=1100~1280MPa
鈍化		 GJB 3372/27 M6×36
3～10 LY8 σb≥ 375MPa
陽極化		 GJB 3372/28 M6×36
1.6～6 H62 鈍化 GJB 3372/29 M6×36
1.6～6 H62 防磁 鈍化 GJB 3372/30 M6×36
1.6～10 GH 2132 d≥M4 σb≥900 GJB 3372/31 M6×36

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺紋 公差
類似标準及供貨信息
1 開槽圓頭螺釘 附表JA.8 [日标]
JIS B 1101 (JA8) - 2017		 開槽圓頭螺釘 附表JA.8
Slotted Round Head Screws - Table JA.8
2 開槽圓頭螺釘 附表6 [Annex Attached Table 6] [日标]
JIS B 1101 (AAT6) - 1996		 開槽圓頭螺釘 附表6 [Annex Attached Table 6]
Slotted Round Head Screws [Annex Attached Table 6]
3 開槽圓頭螺釘 [Table 2] (A307, SAE J429, F468, F593) [美标]
ASME/ANSI B 18.6.2 - 1998 (R2010)		 開槽圓頭螺釘 [Table 2] (A307, SAE J429, F468, F593)
Slotted Round Head Cap Screws [Table 2] (A307, SAE J429, F468, F593)
4 英制開槽圓頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 4] [英标]
BS 450 - 1958		 英制開槽圓頭螺釘 - B.S.W. & B.S.F. 螺紋 [Table 4]
Slotted Round Head Screws with B.S.W. & B.S.F. Threads [Table 4]
5 開槽圓頭螺釘 [台灣]
CNS 9671 - 1988		 開槽圓頭螺釘
Slotted Pan Head Screws
6 半圓頭不脫出螺釘 [軍标]
GJB 3372 (/53) - 1998		 半圓頭不脫出螺釘
Slotted Round Head Screws With Waisted Shank
7 開槽圓頭螺釘 [Table 35] (ASTM F837, F468) [美标]
ASME B 18.6.3 (T35) - 2013		 開槽圓頭螺釘 [Table 35] (ASTM F837, F468)
Slotted Round Head Screws [Table 35] (ASTM F837, F468)
8 開槽圓頭凸緣（帶墊、帶介）螺釘 [Table 38] (ASTM F837, F468) [美标]
ASME B 18.6.3 (T38) - 2013		 開槽圓頭凸緣（帶墊、帶介）螺釘 [Table 38] (ASTM F837, F468)
Slotted Round Washer Head Screws [Table 38] (ASTM F837, F468)
9 開槽圓頭螺釘 [航天]
QJ 2369 - 1992		 開槽圓頭螺釘
Slotted round Head Screws
10 開槽圓頭螺釘 [航天]
QJ 2386 - 1992		 開槽圓頭螺釘
Slotted round head screws
注：技術數據僅供參考，以官方原件為準！
