沉頭槽銷 DIN 1477 - 1978

選擇規格尺寸 點擊↓

Φ1.4

Φ1.6

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

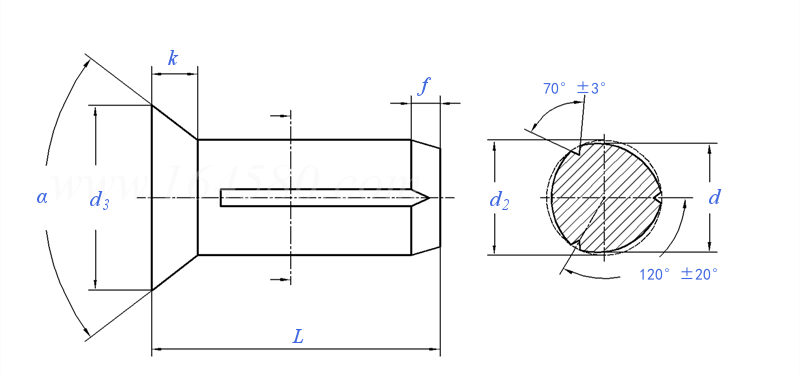

DIN 1477 - 1978 沉頭槽銷

尺寸單位: mm
德标DIN 1477 - 1978 DIN1477 1477DIN 沉頭槽銷
模型下載
模型下載 替
DIN 1477 - 1978 沉頭槽銷
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
Φ1.4 Φ1.6 Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16 Φ20
d 最大值=公稱
最小值
α
d3 公稱
最大值
最小值
d2 公稱
最大值
最小值
k 公稱
最大值
最小值
f ≈
1.4 1.6 2 2.5 3 4 5 6 8 10 12 16 20
1.35 1.55 1.95 2.425 2.925 3.9 4.9 5.9 7.85 9.85 11.8 15.8 19.8
75° 75° 75° 75° 75° 75° 75° 75° 75° 75° 75° 75° 60°
2.5 2.8 3.5 4.4 5.2 7 8.8 10.5 14 16 19 26 31.5
2.7 3.0 3.7 4.6 5.45 7.25 9.1 10.8 14.4 16 19 26 31.5
2.3 2.6 3.3 4.2 4.95 6.75 8.5 10.2 13.6 14.9 17.7 24.7 30.2
1.5 1.7 2.15 2.7 3.2 4.25 5.25 6.3 8.3 10.35 12.35 16.4 20.5
1.55 1.75 2.2 2.75 3.25 4.3 5.3 6.35 8.35 10.4 12.45 16.5 20.6
1.5 1.7 2.15 2.65 3.15 4.2 5.2 6.25 8.25 10.3 12.25 16.3 20.4
0.7 0.8 1 1.2 1.4 2 2.5 3 3.9 4 4.6 6.5 9.5
0.8 0.9 1.1 1.3 1.5 2.15 2.65 3.15 4.1 4.2 4.8 7.4 10.4
0.6 0.7 0.9 1.1 1.3 1.85 2.35 2.85 3.7 3.8 4.4 6.5 9.5
0.5 0.5 0.5 0.7 1.0 1.15 1.15 2 2 2.5 2.5 2.5 3
千件鋼制重≈kg
- - - - - - - - - - - - -
替代列表
DIN 1477 DIN EN ISO 8747 - 1997
等效标準
國标 GB 國際 ISO 德标 DIN
GB /T 13829.9
ISO 8747
DIN EN ISO 8747
以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
告訴我在“易緊通”看到，将給您優惠
沐塵緊固系統（上海）有限公司
聯系人：劉經理，邬經理 點擊這裏給我發消息30205686 點擊這裏給我發消息341297380   移動電話： 13386188698，13918190899     微信号：13386188698/13918190899 Email: 登陸後可見
材質：碳鋼、不鏽鋼303、 304 、342等；規格範圍：￠1.5~￠126；公稱長度：4~426mm；表面處理：鍍白鋅、彩鋅、鎳、達克羅、抛光等。
[詢價]
類似标準及供貨信息
1 沉頭槽銷 [國标]
GB /T 13829.9 - 2004		 沉頭槽銷
Grooved Pins With Countersunk Head
供應商(2)
2 沉頭槽銷 [國标]
GB /T 13829.3 (B) - 1992		 沉頭槽銷
Grooved Pins With Countersunk Head
供應商(2)
3 沉頭槽銷 A型和B型 [國際]
ISO 8747 - 1997		 沉頭槽銷 A型和B型
Grooved Pins With Countersunk Head-A and B Style
供應商(1)
4 米制沉頭槽銷Table9 [美标]
ASME/ANSI B 18.8.100M - 2000 (R2005)		 米制沉頭槽銷Table9
Metric series grooved pins with countersunk head
5 沉頭槽銷 [法國]
NF E 25-767 - 1997		 沉頭槽銷
Grooved Pins With Countersunk Head
6 沉頭槽銷 [德标]
DIN EN ISO 8747 - 1998		 沉頭槽銷
Grooved Pins With Countersunk Head
供應商(1)
注：技術數據僅供參考，以官方原件為準！
