等徑雙孔連接闆 GB /T 17116.3 - 2018

選擇規格尺寸 點擊↓

10

12

16

20

24

30

36

42

48

56

64

68

72

80

90

100

110

125

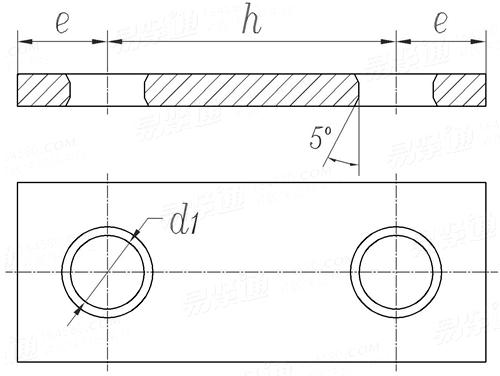

GB /T 17116.3 - 2018 等徑雙孔連接闆

尺寸單位: mm
國标GB /T17116.3 - 2018 GB17116.3 17116.3G 等徑雙孔連接闆
GB /T 17116.3 - 2018 等徑雙孔連接闆
掃一掃分享
公差
公稱直徑
10 12 16 20 24 30 36 42 48
d1
h
e
13.5 17.5 21.5 26.5 32 37 47 52 57
50 63 80 100 125 160 180 224 250
16 20 25 32 40 50 56 71 80
公稱直徑
56 64 68 72 80 90 100 110 125
d1
h
e
67 72 77 82 93 104 114 124 144
280 315 355 355 400 450 500 560 630
90 100 112 112 125 140 160 180 200

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
